压阻加速计的信号调整电路

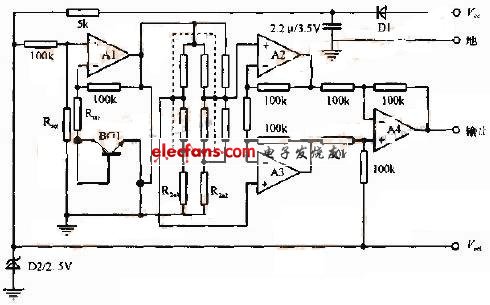

压阻加速计的信号调整电路中A1和BG1组成温控电压源，为压阻电阻构成的测量电桥供电，以补偿其灵敏度的负温度系数。电桥的输出与所测的加速度成正比，该电压信号经过具有高共模抑制比的数据放大器进行放大。需要用单电源供电，其输出以2.5V为基准，可上下摆幅近2.5V，实现0~5V的电压输出。压阻加速计的信号调整电路图如下所示：
