桥式推挽功放电路图

1.桥式推挽功放电路图优缺点:优点：电源利用率（理想情况下）是100%，比OTL或OCL电路提高了50%。BTL输出功率是OCL或OTL的四倍。缺点：·晶体管数目最多，总损耗增大，致使转换效率降低，输入输出信号均无接地点，用时不十分方便
2.应用举例（以LM386集成功放为例）
①LM386简介

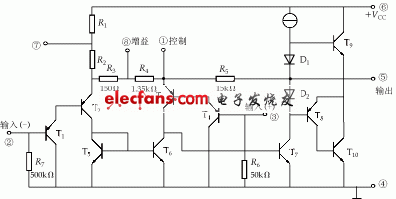

· 内部电路：


说明：
▲ 是一种通用型小功率集成功放，具有低功耗、失真小、电源电压范围广等特点。
▲ T1、T2与T3、T4构成达林顿PNP型输入级T5与T6为集电极镜像电流源负载，输入阻抗为50kΩ。采用这种输入方式时，输入直流电为可接近零。
▲ T7为中间级，其负载为一恒流源，因此具有极高的电压增益。
▲ T8、T9与T10组成准互补输出，其中D1、D2提供静态偏置以消除交越失真。
▲ 电路单电源供电，如在①、⑧间接一个可调电阻电容串联网络，就可改变功放的增益，其可调范围为20～200倍。
▲ LM386供电电压为4～12V，LM368N供电电压为5～18V。
▲ LM386在Vcc=6V时可驱动4Ω负载，9V时可驱动8Ω负载，16V时可驱动16Ω负载。
·外部引线图


②LM386应用
·LM386组成OTL电路


W1调增益，R8、C3与相位补偿，防自激；C2为电源退耦电容；C4为输出耦合电容；W2控制输入信号的大小。C1、C2可取10μF。
若增益只需20倍，且电路无自激，则增益调节网络、相位补偿网络及电源退耦网络都可消去，可变成简单的外围应用电路。

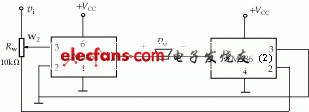

·BTL音频功放

▲ LM386(1)接成同相放大，LM386(2)接成反相放大。
▲ 因①、⑧脚均开路，所以每片LM386的电压增益为20倍，电路总增益为40倍。
▲ 因两片OTL功放的静态输出都是电源电压+VCC的一半，所以负载上无静态信号。当两片OTL的输入端同时加入信号后，由于两端输出相位相反，因此负载上的电压为单个OTL驱动时输出电压信号的两倍，从而使最大输出功率增大到单个OTL驱动的4倍。

以上是对桥式推挽功放电路图的一些简单介绍。
