315MHZ超再生接收电路原理图

来源:电子发烧友 作者:华强电子网 时间:2019-01-21 14:52

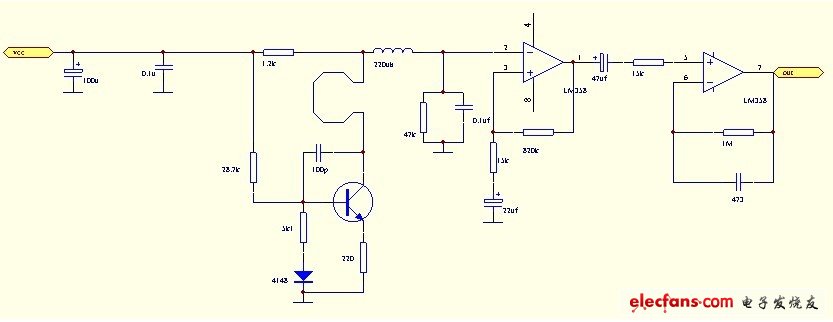

接收电路 原理图

它的灵敏度是超外差的所比不上的,调试却要比超外差的要简单。前面环状是 PCB电感,后面的可调电容作为调谐使用,调谐的方法就是对着频谱仪,使本振信号调到你要的 315MHz,如果没有频谱仪的话,就对着发射,慢慢地凑,直到可以接收为止,微弱的数据信号从 PCB 电感的上面经过 10K 电阻和 10UF 电容输入到 T2 的基极,经过初步放大后,进入 LM358 继续整形放大,放大后的数字信号直接输入到 PT2272 的信号输入脚 14 脚进行解码。
