增益数控电路

电子发烧友 2019-01-21

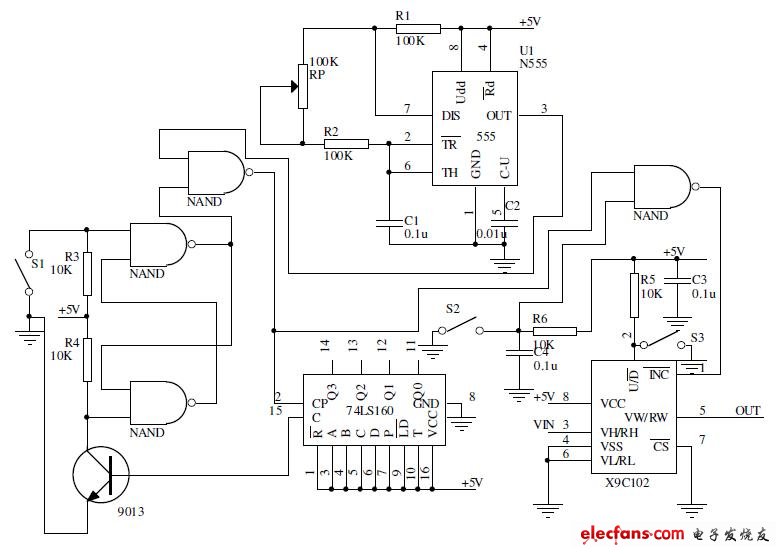

增益数控电路功能说明：用芯片NE555 构成一个多谐波发生器其频率f = 1/0.7（R1+2R2）C 提
供脉冲波，用RS 触发器、十进制计数器和与非门能够达到每按一下按键就能通
过十个脉冲，平时该输出口处于高电平。用一个按键与一个上拉电阻构成一个开
关，平时处于高电平，每按一次形成一个脉冲。将这两个脉冲输出连接到与非门
的输入端，再将与非的结果输入到X9C102P 的INC 端调节输出电压。
