KT-1型烟雾机工作原理分析

　　电路原理：

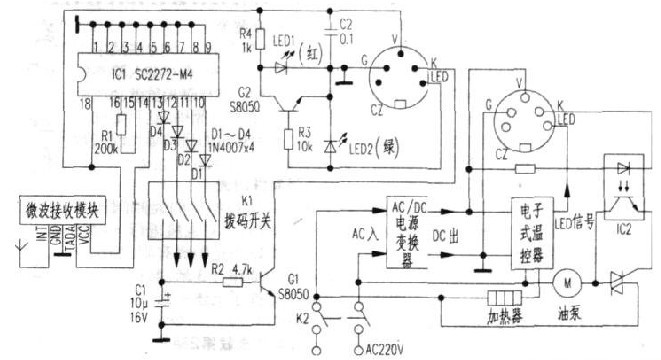

　　测绘该机主控电路部分如下图所示。



电路主控无线信号接收与解码部分与图1采用之元件相同：只是在原IC基础上。又对解码IC进行潜在功能的扩充利用。即利用IC1(10)-(13)输出脚，可输出不同时序的预编码脉冲。再通过拨码开关K1来选择地址，来解调出专用遥控器上的多路控制，从而适应多台烟雾机实现排序启动的需要。以更加扩大动态效果。经拨码开关K1选择信道而闭合某路开关后。输出信号再经D1—D4及C1整形处理。其中一路驱动G1管导通：于是又让其c极连接主机内的光电耦合器和可控硅元件导通。

　　使机内油泵通电工作。进行喷烟。其他几路分别控制另外相同电路，驱动喷烟雾。

　　另外。电路中的G2管与LED1、LED2组成加热器指示电路，在加热器预热中。来自主机内的电子式温控电路无指示电压输出至插头LED端线上，此时则G2管截止而LED1管发光作出正在预热中的指示。若加热器温度达到并恒温态保持时，LED线端就会由温控电路输出一个3V左右直流电压，直接驱动LED2管发光作出待机状态工作指示：同时该电压亦使得G2管进入饱和导通，以此短接LED1管两端的电压而熄灭。

　　[例1]烟霉喷射时断时续

　　先检查主机内油泵及油路未发现堵塞类现象。此时检查到机外的控制电路时，观察到拨码开关脏污严重：用万用表测闭合时的各触点，则接触电阻明显较大且不断波动;判断该处接触不良是直接导致IC1输出信号传输异常，才造成控制信号时断时续及相应的喷烟故障。更换掉K1后。经又开机观察，故障现象消失。

　　[例2]喷烟失灵且LED1、LED2均不亮

　　机器外壳有热感。说明机器供电及加热器均正常。但打开机外控制器外壳后。测量图2上“V、G、K、LED”各端线上电压却明显偏低：拔下CT，测插座CZ上对应点电压正常，怀疑此插接件接触不良。用“触点清洁剂”对插头、插座喷洗后试机。故障排除。
