由555定时器组成的看门狗电路

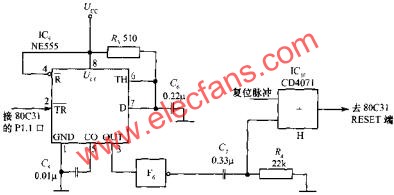

在某温度测控系统中，由NE555定时器构成的看门狗电路如图所示。R3、C6为定时元件。NE555中的单稳态电路产生的正脉冲宽度为TW＝1.1R3C6≈123US。C5用于滤除高频干扰。下面分析看门狗电路的工作原理：
1、当系统工作正常时，看门狗电路不起作用。
2、当系统运行不正常时，80C31不能给定时器送去触发脉冲，NE555中的单稳态触发器就输出脉宽大于4US的负脉冲，经过F6反相后加至80C31的复位端，使系统能可靠地复位，迅速恢复正常运行状态。
在某温度测控系统中，由NE555定时器构成的看门狗电路如图所示。R3、C6为定时元件。NE555中的单稳态电路产生的正脉冲宽度为TW＝1.1R3C6≈123US。C5用于滤除高频干扰。下面分析看门狗电路的工作原理：
1、当系统工作正常时，看门狗电路不起作用。
2、当系统运行不正常时，80C31不能给定时器送去触发脉冲，NE555中的单稳态触发器就输出脉宽大于4US的负脉冲，经过F6反相后加至80C31的复位端，使系统能可靠地复位，迅速恢复正常运行状态。
