防止酒后开车控制器电路
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:19

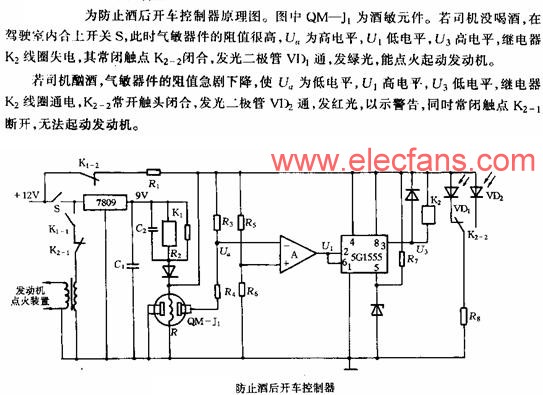

防止酒后开车控制器电路
若司机拔出气敏器件，继电器K1线圈失电，其常开触点K1-1断开，仍然无法起动发动机。常闭触点K1-2的作用是长期加热气敏器件，保证此控制器处于准备工作的状态。5G1555为集成定时器。
查看：气敏元器件知识
