LH4501图象中放电路的应用电路图

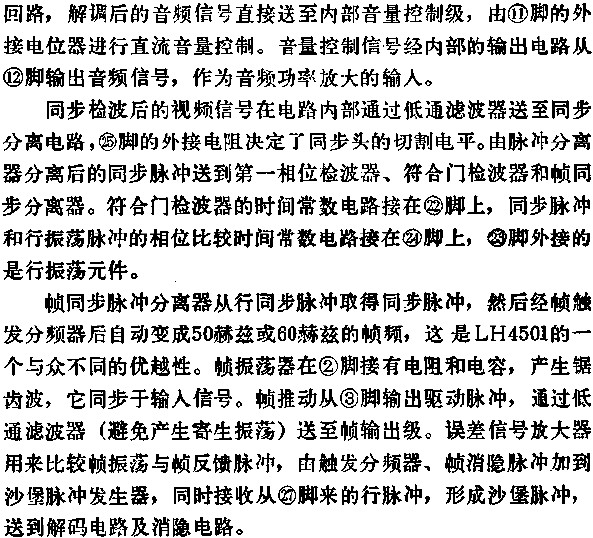

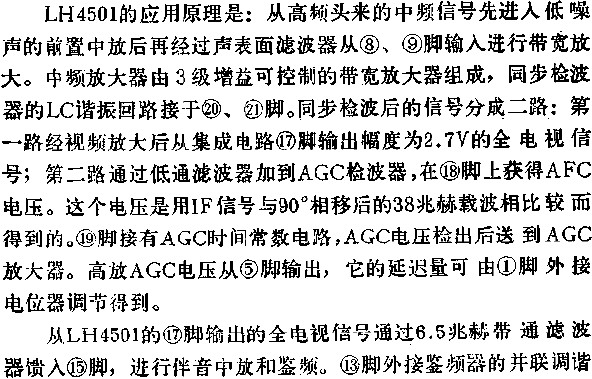

LH4501是一块图象中放和同步分离集成电路.它内部的主要功能有:中频放大与同频解调,AGC检波,高放AGC控制,AFC自动控制,预视放,伴音中放与鉴频,直流音量控制,音量前置放大,同步分享,行帧同步,帧推动,沙堡脉冲发生器等.属于中大规模集成电路.应用实例如图所示.
LH4501是一块图象中放和同步分离集成电路.它内部的主要功能有:中频放大与同频解调,AGC检波,高放AGC控制,AFC自动控制,预视放,伴音中放与鉴频,直流音量控制,音量前置放大,同步分享,行帧同步,帧推动,沙堡脉冲发生器等.属于中大规模集成电路.应用实例如图所示.
