D7242P场扫描电路的应用电路图
D7242P是内部带功放的场扫描电路.它的基本功能和UPC 1031HZ相似,内部由场同步电路,场振荡电路,锯齿波形成电路,波形整形电路,场输出电路和逆程脉冲钳位电路所组成.该电路电源电压范围宽,从9~18V均可正常工作.输出电流大,从而进一步提高了整机的可靠性,使安装与高度较为方便.D7242P

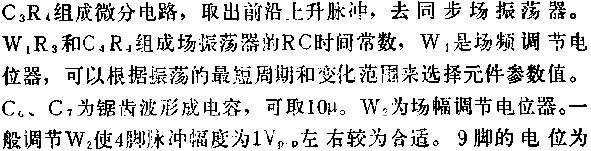

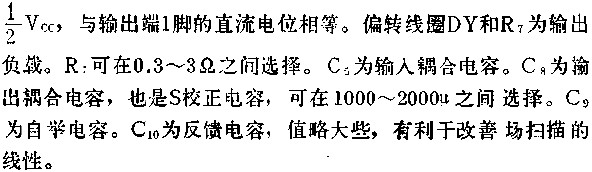

D7242P是内部带功放的场扫描电路.它的基本功能和UPC 1031HZ相似,内部由场同步电路,场振荡电路,锯齿波形成电路,波形整形电路,场输出电路和逆程脉冲钳位电路所组成.该电路电源电压范围宽,从9~18V均可正常工作.输出电流大,从而进一步提高了整机的可靠性,使安装与高度较为方便.D7242P
