时基集成电路组成防盗报警器电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:24

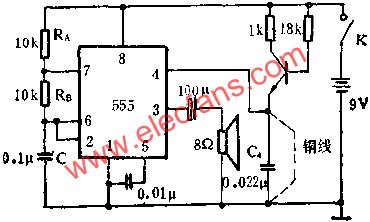

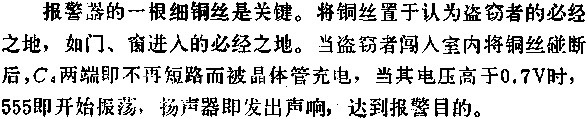

图中所示的防盗报警器是将555接成振荡工作状态,晶体管处于导通,电容器C4两端被铜丝接地而呈现短路,所以4脚处于零电位,由于4脚低于0.7V,所以555被迫停振,输出低电平,扬声器无声.
