自制土壤湿度计电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:28

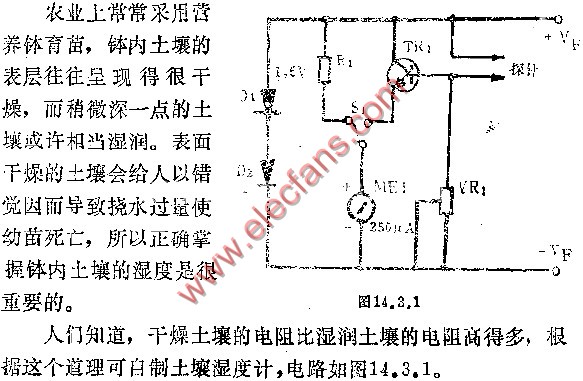

图中D1、D2用普通二极管，TR1采用小功率硅管，ME1为动圈电流表，电源VF为正负3V。探针可采用万用表的表笔，也可以自己制作，大约长25~50毫米，两探针应用胶粘或用其他方法固定住以保持一定的距离，这样才能保证测试结果的一致性。调整的时候可取几种不同湿度的土壤，在表盘上划下刻度。也可以用其它方法代替电流表，例如发光二极管，它的闪烁速率随土壤的湿度而变化。该电路简单易行，造价便宜。R1：47K，VR1：470K。
