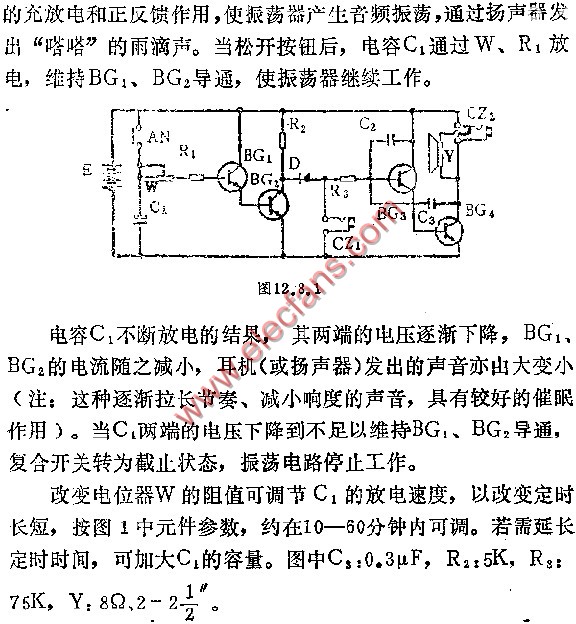

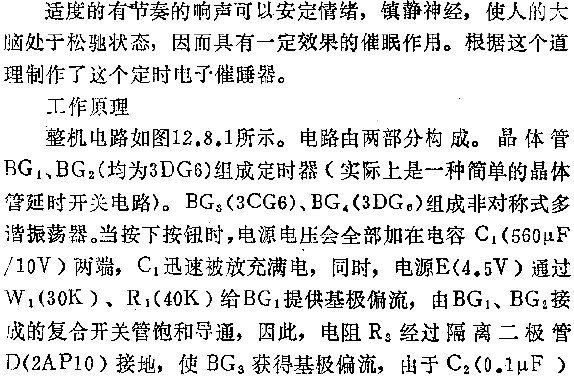

简易定时电子催眠器电路图

电子发烧友 2019-01-21 催眠器

制作与使用

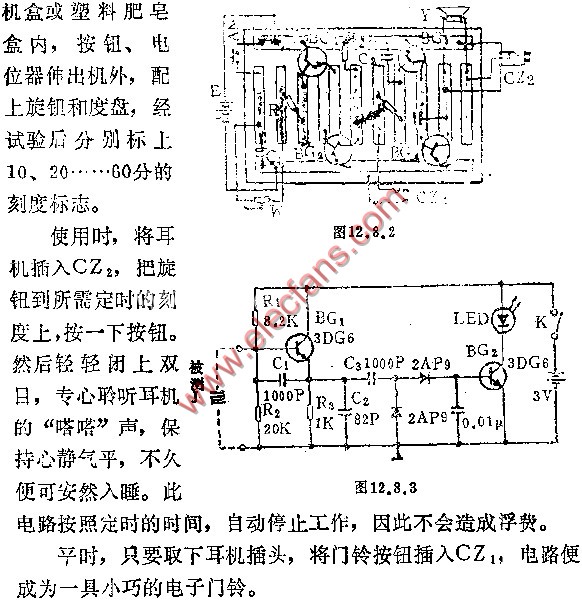

本电路晶体管采用硅三极管，BG1、BG2的B小于100，BG3、BG4的B小于30即可用。电容要求漏电流小，否则会缩短定时时间。AN为小型按钮，可以自制或者用小型开关代用。CZ1门铃按钮插孔，CZ2为耳机插孔。

找一块40*25毫米的敷铜板，按图12.8.2用小刀刻印刷电路板，然后将元件直接焊在铜箔一面。整机可装在袖珍收音
