发光电子催眠器电路图

来源:电子发烧友 作者:华强电子网 时间:2019-01-21 16:29

催眠器

适度的有节奏的声响有助于安定情绪,镇静神经,使大脑处于松驰状态,因而也就容易入睡。

本文所介绍的发光式电子催眠器电路,就是利用电子的作用,可发出“嗒嗒”的雨滴声,催眠效果很好,它总构简单,取材容易,尤其适合业余爱好者制作。

工作原理

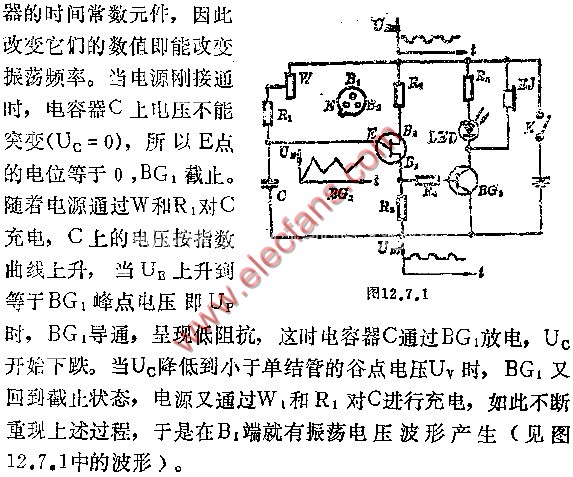

本机电路如图12.7.1所示。BG1是一单结晶体管,它和W1、R1及电容器C构成驰弦振荡器。其中W1、R1和C振荡
