无线报务培训设备电路图

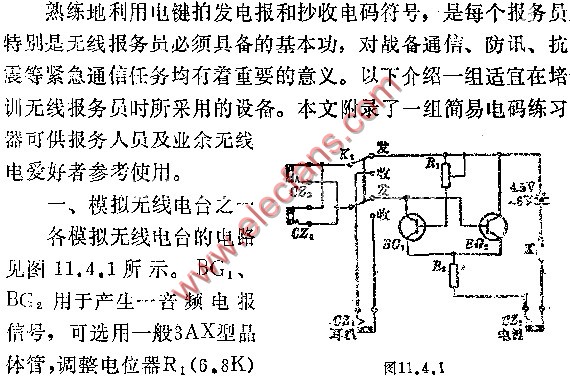

可以适当改变音调。耳机用中等阻值耳机，电源用1.5V电池串联使用即可。整个模拟电台装于一木盒或铁盒内，电键、耳机、外线塞孔及电位器旋钮均装在面板上。R2：100欧~2千欧。
报务员利用本台练习发报时，可将开关K2置“发”位，耳机插入CZ3塞孔，此时按动电键，即可听到自己的发报声。
