74LSl92构成的计数器电路图

来源:电子发烧友 作者:华强电子网 时间:2019-01-21 16:31

计数

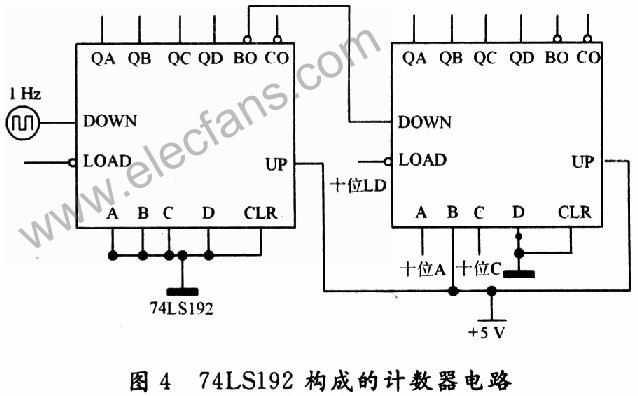

74LSl92构成的计数器电路图如图4所示:左边的1片74LSl92芯片为计数器的个位,右边的1片74LSl92芯片为计数器的十位,个位和十位计数器的四个输出端都接上数码管显示。其中作为个位数的74LS192芯片的CLK接的是1 Hz时钟脉冲。
