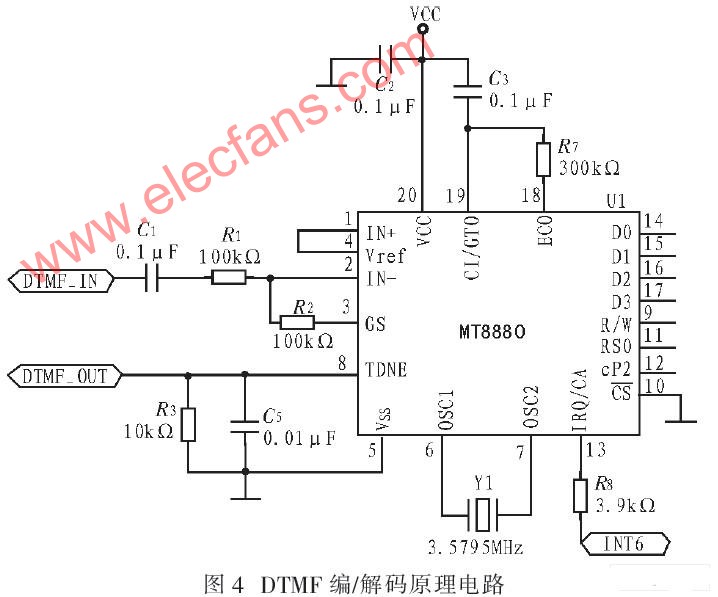

DTMF编/解码器选用MT8880。MT8880C是一个带有呼叫处理滤波器的单片DTMF信号收发器。该器件采用低功耗、高稳定性的 ISO-CMOS技术，内置1个带有可变增益的内部放大器的高性能接收器，1个带有脉冲计数器的发射器，以及1个可访问MT8880内部寄存器的标准微处理器接口。其内部寄存器包括1个状态寄存器、2个数据寄存器和2个控制寄存器，其电路如图所示。
