灯光亮度调节线路
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:46

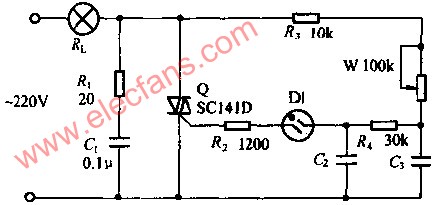

图196是灯光亮度平滑调节器的电路图，图中A是三端双向可控硅，它相当于两只单向可控硅反向并联。这种双向可控硅可以直接工作于交流电源。调节电位器W可以控制Q在电网电压正、负两个半周的导通角，以改变电灯RL的工作电压，达到调节灯光亮度的目的。
