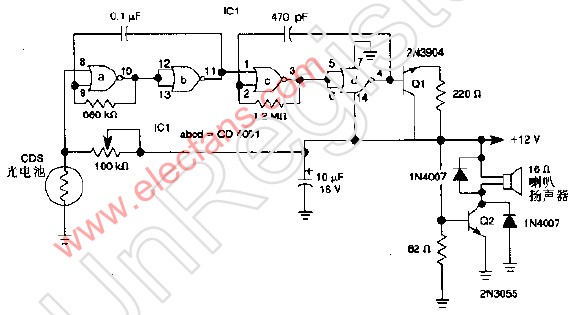

该电路可产生功率高达1W的音频信号以驱动扬声器或喇叭，当CDS光电池受到光线照射时。其电阻值下降从而激发："或非门"a和b产生一个低频（10Hz）方波脉冲，该脉冲对“或非门”c和d构成的1KHz振荡器进行控制，从而产生一个脉动频率为10Hz的1KIHZ音频信号。Q1和Q2把该信号放大。Q2（2N3055）驱动扬声器。
