 这种有限双极性控制的ZVZCSPWM全桥变换器，已应用到一种3kW（48V/50A）通信电源模块的设计当中。具体参数为：输入220V/15A；输出56.4V（最大）/53A（最大）；开关工作频率60kHz；功率管为IRG4PC50W（高速型IGBT）；变压器原副方匝数比为24/4；输出滤波电感40μH；输出滤波电容5000μF。由于没有专用的芯片，因此采用UC3825＋CD4042合成所需要的逻辑。原理图如图3所示。

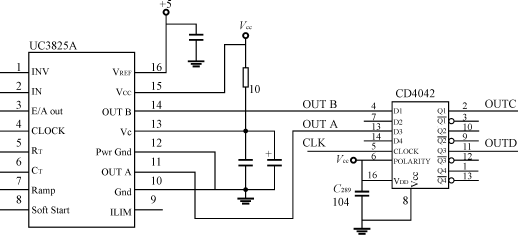

图3  有限双极性控制逻辑生成电路实例

    UC3825A是一种峰值电流型控制芯片，在控制环路中加入电流环后，电源具有响应速度快，保护迅速，源效应和负载效应好等优点。模块整机功率因数为0.99，效率90％，重约10kg。该产品已成功运行于某移动通信基站现场。
