图4-10是克拉泼振荡器的实际电路和交流等效电路 。它是用电感L和可变电容C3（C3<<C1、C2）的串联电路代替原来电感。

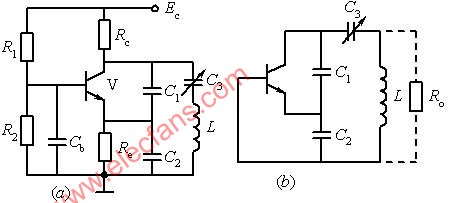

  图 4-11 克拉泼振荡器电路?
(a) 实际电路;  (b) 交流等效电路

因此，C1过大，负载电阻RL将很小，放大器的增益就低，环路增益就小，可能导致振荡器停振。
     振荡器的振荡频率和反馈系数分别为：

由上面分析可得：
   （1）由于电容C3远小于电容C1、C2，所以电容C1、C2对振荡器的振荡频率影响不大，因此可以通过调节C3调节振荡频率；
  （2）由于反馈回路的反馈系数仅由C1与C2的比值决定，所以调节振荡频率不会影响反馈系数；
  （3）由于晶体管的极间电容与C1、C2并联，因此极间电容的变化对振荡频率的影响很小；
  （4）由(4-37)可知，当通过调节C3调节振荡频率时，负载电阻RL将随之改变，导致放大器的增益变化，因此调节频率时有可能因环路增益不足而停振，故主要用于固定频率或窄带的场合。
