自动温度控制电路(ATC)

一、功能
使LD管芯的工作温度保持在20℃左右,以提高LD的工作稳定性和寿命。
二、典型电路:半导体致冷型ATC电路

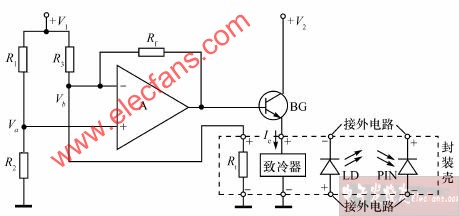

?电阻R1、R2、R3和热敏电阻Rt一起构成惠斯登电桥,电桥对角两端连接到运算放大器A的差动输入端,运放A的输出端连接到半导体三极管BG的输入端,BG的发射极连接有致冷器。致冷器与LD、PIN和热敏电阻紧密放置在一起。
?图中选用负温度系数的热敏电阻,即热敏电阻Rt的阻值大小与所测量的温度成反比。
?惠斯登电桥的平衡条件是:R1Rt=R2R3,此时Va=Vb。即在平衡条件下,惠斯登电桥对角两端电位相等。

(1)确定标准工作状态
①首先确定LD管芯工作温度,通常取为20℃;
②查知该温度下热敏电阻Rt(20℃)之阻值大小;
③选取R1=R2,R3=Rt(20℃)。
于是,此状态下Va=Vb,故A无差动信号输入,因而A无输出电压,以致BG无基流,使得BG无足够射极电流Ie,所以20℃状态下致冷器不致冷。
(2)动态控制过程
LD管芯温度↑→热沉温度↑→Rt阻值↓→Vb↓→A的输出电压↑→BG基流↑→致冷电流Ie产生→致冷器致冷→热沉温度↓→LD管芯温度↓。
