平均光功率控制型APC电路
该电路由输入通道、负反馈控制环路和参考通道三大部份组成。

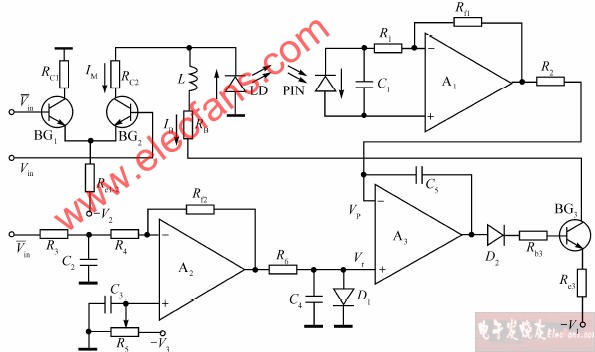

平均光功率控制型APC电路
输入通道、负反馈控制环路：
输入通道是BG1、BG2、LD、RB、L构成的射极耦合电流开关型LD驱动电路，L是用来阻止脉冲式交流IM流入IB回路。负反馈控制环路则由光检测器件PIN、运算放大器A1和A3、半导体三极管BG3等组成。
负反馈控制环路的工作流程是：
LD输出光功率↓→PIN输出电流↓→
A1输出电压↓→Vp↓→A3输出电压↑
→BG3基极电流↑→BG3集电极电流（即IB）↑
→LD输出光功率↑
注意：如果温度过高则不能采用该方法。因为温度过高，导致Ith很大，使LD输出光功率下降很多，经APC作用后则IB增加很大，致使LD管芯温度进一步升高，使Ith更大，如此恶性循环下去，会烧坏LD。
参考通道：由运算放大器A2等组成。
（1）提供合适的参考电平Vr，使不同的LD能得到所需要的IB。
（2）当输入通道无信号输入或输入信号为长连“0”码时，参考通道能使反馈控制过程不动作，避免误码发生。
