射极耦合电流开关型LED驱动电路
来源：电子发烧友 作者：华强电子网 时间：2019-01-23 11:23
射极耦合电流开关型LED驱动电路

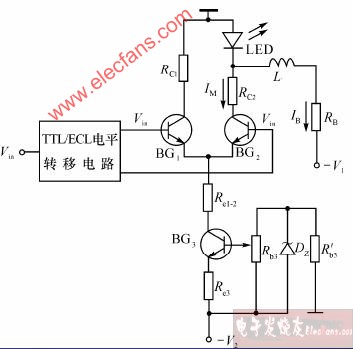

BG1、BG2形成射极耦合电流开关，工作在导通、截止状态.􀃔BG3和稳压二极管DZ构成恒流源电路，稳定驱动电流IM。􀃔Vb3稳定→Ib3稳定→Ic3(即Ie1+Ie2)稳定→Ic2即IM稳定（此时BG1截止、BG2导通）。
稳压二极管 稳压二极管DZ对LED LED的输出光功率还有温度补偿作用： 的输出光功率还有温度补偿作用：
工作温度↑→VDZ↑→Vb3↑→Ib3↑→Ic3↑→Ic2即IM↑（此时BG1截止、BG2导通）
→LED光功率↑→补偿了LED输出光功率的负温度特性
