射极耦合电流开关型LD驱动电路
来源：电子发烧友 作者：华强电子网 时间：2019-01-23 11:23
射极耦合电流开关型LD驱动电路

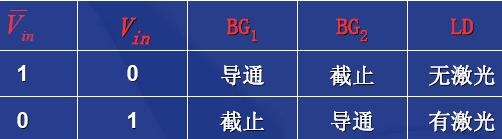

Vin、、Vin、BG1、BG2和LD的工作关系

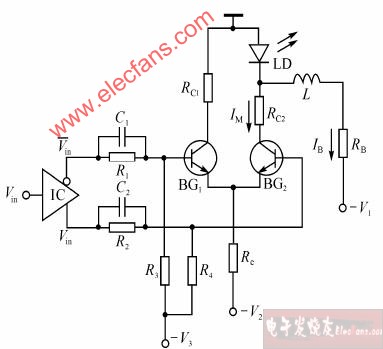

图中，半导体三极管BG1、BG2通过射极电阻Re耦合形成电流开关。BG1、BG2轮流工作在导通-截止的开关状态。当Vin为“0”码时，则BG1导通、BG2截止，LD上只有电流IB流过，故LD不发出激光；当Vin为“1”码时，则BG1截止、BG2导通，LD上有电流IM+IB流过，故LD发出激光。射极耦合电流开关驱动电路适用于中速率和高速率光纤通信系统。
