ICL7107组成的温度显示电路
来源：电子发烧友 作者：华强电子网 时间：2019-01-23 11:23

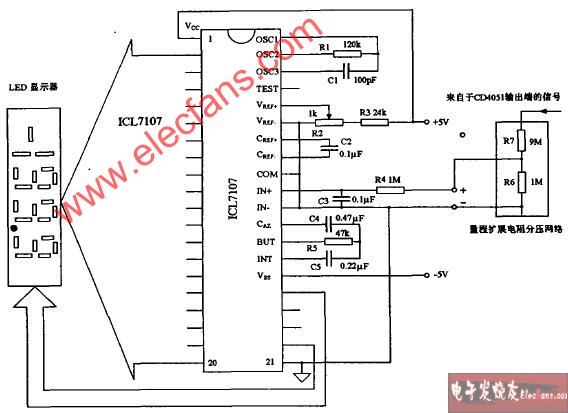

在下图中，Rl、C1分别为振荡电阻和振荡电容．R2与R3构成基准电压分压器，调整R2的值可以改变基准电压，使口=100mV，R2采用精密多圈定位器．R4、C3为模拟信号输入端高频滤波电路，以提高仪表的抗干扰能力．C2、C4分别为基准电容和自动调零电容．R5、C5为积分电阻和积分电容．
为了提高测量温度的精度，本电路输入满量程2V的电压信号，为此，输入端另加一分压网络以扩大量程．
ICL7107组成的温度显示电路
