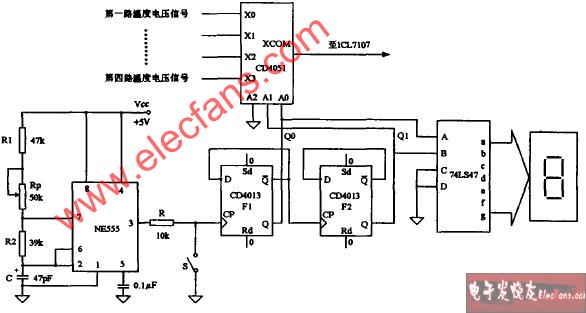

选用多路模拟开关CIM051~对多路温度进行巡回检测显示．CD4051的开关漏电流为0．08hA，而信号源的线性电流为l ～K，因此CD405l的开关漏电流对于信号源的影响可以忽略不计．需说明的是：l片(D405l可完成l路---8路模拟信号的输入选择与切换，64路模拟量就需要8片CIM051完成．即可用多片CD4051实现多路控制．以四路为例，要实现其循环检测，只需将CD4051的译码输入端最高位C端接地即可，图4为四路巡回检测控制电路．

图中555定时器组成的多谐振荡器产生的时钟脉冲，其输出频率F，调节电位器Rp即可改变巡回显示的时间长短．为了使温度值有稳定的显示，输出脉冲不得小于4s．CD403l组成一个二位二进制计
数器，计数器的输出不但可作为八选一多路模拟开关CD4051的地址线输入，而且可经译码、显示，给出检测的是第几路．当按下开关S时，计数器脉冲被封锁，计数器保持状态不变，可实现定点显示．
