温-压信号转换电路图
来源:电子发烧友 作者:华强电子网 时间:2019-01-23 11:23

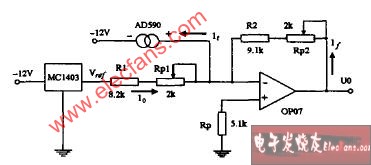

AD590的外形采用TO.52金属圆壳封装结构,具有体积小、重量轻、价格适中、线性度好、性能稳定,电路设计简单等优点,且适合远距离测量和传输,抗干扰性强.图2为AD590外形管脚排列图,它是一种电流型元件.其测温范围在一55。C.~+150。C之间,线性电流输出为l raA/K,当电压稳定度为l%时,所产生的误差只有土0.0l。C,工作电压范围为4-30V,当温度变化时输出电流相应改变.根据设计要求,由于传感器的输出电流不足以进行A/D处理,需对信号进行转换和放大.本系统采用低失调、低漂移的运算放大器OP07作为信号放大和转换元件.OP07的输入失调电压温漂 ,/dT和输入失调电流温漂dA/dT都很小,分别为0.7mV/*C和12pA/~C,精度比较高,适用于直流及低速的微弱信号放大,转换速率低(0.17v/~),内附相位补偿线路.温一压信号转换
原理图如图3所示.
温-压信号转换电路图
