集成运算放大器是一种高增益的直流放大器。它有两个输入端，一个输出端。
外接负反馈电路后能够完成反相比例，同相比例，加法、减法、乘法，微分、
积分等运算功能。现简介其中几种。?
⒈ 反相比例运算?
原理图如图13—1(a)所示，由反相端输入信号VI，则有?

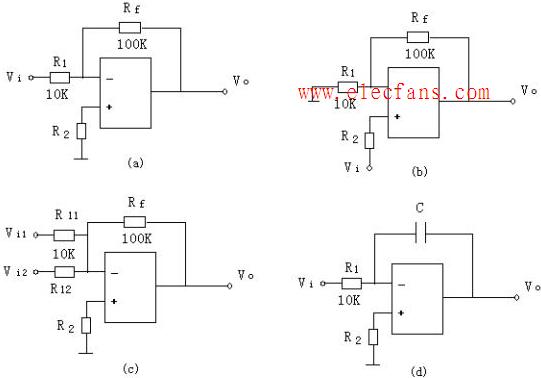

图13—1   集成运放几种运算电路?
(a)反相比例运算   (b)同相比例运算?
(c)反相加法运算   (d)反相积分运算?
⒉ 同相比例运算?
原理如图13—1(b)所示，由同相端输入信号VI，则有

⒊ 反相加法运算?
原理如图13—1(c)所示，由反相端分别输入两信号VI和VI2。?
当R1=R2=R时，有
当R1≠R2时，有

⒋ 积分运算?
原理如图13—1(d)所示，由反相端输入一方波，则有
