PhotonDesign是一套优秀的光子、光通信、波导光学系列软件，广泛用于光纤通信系统设计和光子器件设计。它具有其它软件无法替代的优势，功能强大，可以完全满足您的设计需要，包含多个功能模块，今天我们给大家介绍的是其中的模块Harold——异质结构/SOA/VCSEL仿真。

    Harold

    异质结构/SOA/VCSEL仿真

    Harold用于模拟任意层组成和垂直结构的Fabry-Perot量子阱激光器。它可以模拟1D和2D结构，也可以模拟在脉冲（等温）或连续波（自发热）条件下的结构。除了模拟激光器以外，Harold也可以导出材料模型，用于PICWave中的电路仿真，从而使得时域中大规模复杂设备的快速仿真得以实现。

    特性：

    ●先进的异质结构模型，基于完善的物理模型，模拟FP激光器/SOA

    ●允许建立任意外延层结构和成分

    ●各种仿真选项：1D或2D，等温或自加热（连续）模式

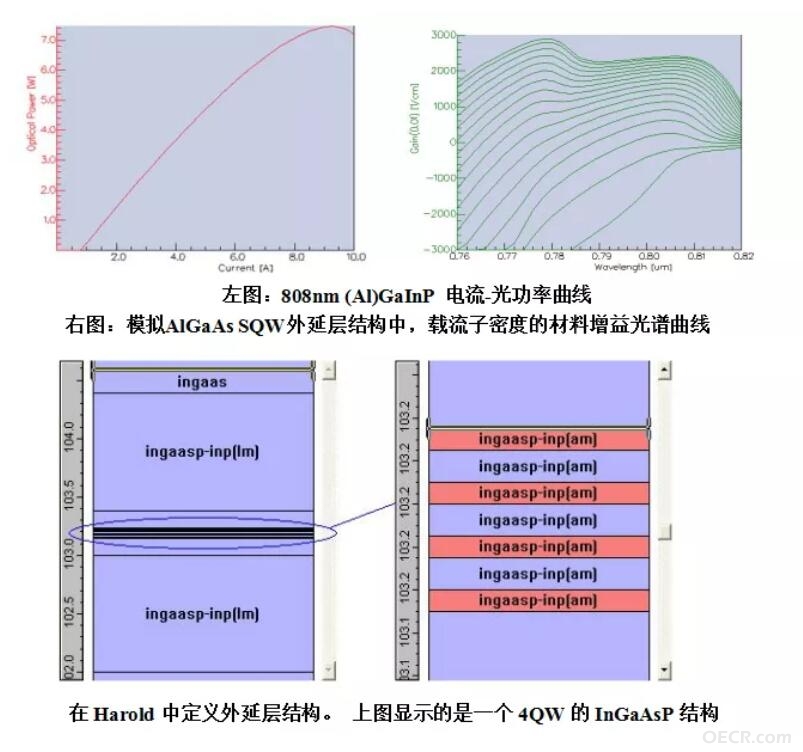

    ●全面的仿真结果：器件的光/电/热特性

    ●与PICWave联合使用：导出材料文件，增益光谱文件和外延层结构(SWGs)，用于PICWave中快速时域仿真

    界面

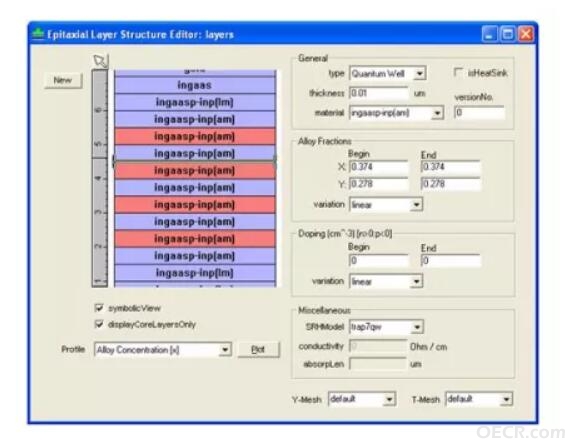

    ●图层编辑器

    Harold的图层编辑器可以为你的设备提供完整的外延层结构说明。包括：金属触电/散热片层、基底层、容量层、量子阱和载流子层。对于每一层，你可以指定厚度、材料、合金成分和掺杂水平。分级结构和层内掺杂也可以实现。此外，还可以在单独层上指定自定义的Shockley-Reed-Hall复合。

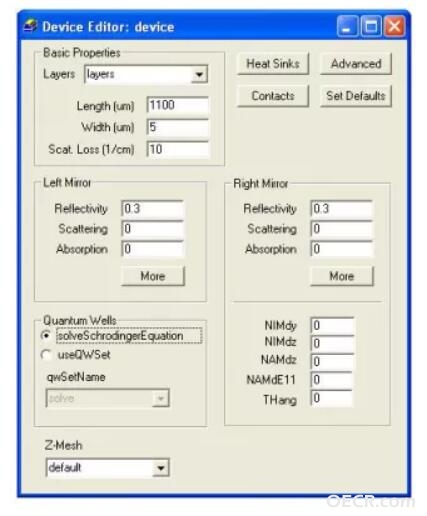

    ●器件编辑器

    使用Harold的器件编辑器，可以定义Fabry-Perot装置中的基本参数，如腔长，腔宽，腔高、面反射率等。也允许定义面吸收、散射损耗、表面复合参数、散热片性能等。此外，可以使用高级参数微调自发辐射、增益和捕获逃逸模型，以及2D仿真中定义附加特性，比如热悬垂或在表面抑制电流注入。

    ●VCSEL模块

    HAROLD/VCSEL是一个全3D模块,可以计算光学谐振腔模式、电漂移扩散、热流和电光相互作用。在EM和激光二极管仿真方面，PhotonDesign公司拥有30多年的经验，为客户提供全面的综合设计环境，针对工业中各种VCSEL，包括QW材料、电流阻挡孔径等等。

    VCSEL编辑器

    从外延设计开始，在Harold/VCSEL中更新的用户界面将使得VCSEL设计、定义DBRs、定位接触和氧化层更方便。

    仿真结果

    Harold/VCSEL能够生成各种各样的模拟结果，这些包括:

    -温度、热源

    -电流和载流子密度

    -光学模式/远场

    剖面图和平面图

    稳态器件结果

    -LIV曲线

    -温度和散失热源功率

    -复合电流

    -QW增益，载波密度，FCA/IVBA

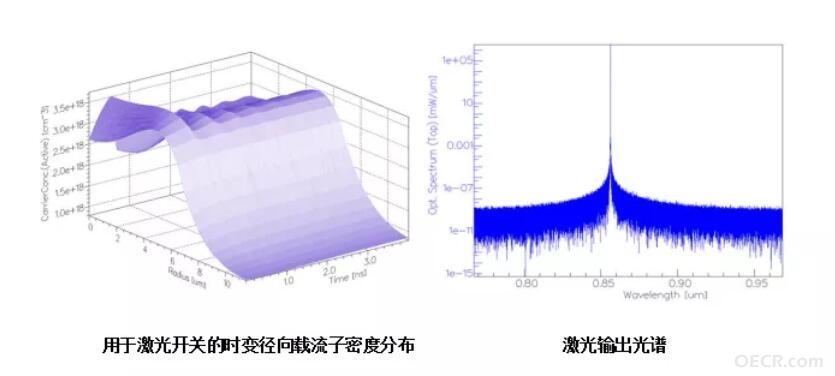

    时域光谱结果

    -光功率和载流子密度的时间演化

    -激光输出光谱(功率谱密度)，RIN光谱

    -激光线宽
