Photon Design光波导设计软件模块介绍:AWGs和分级光

来源:光电社区 作者: 时间:2021-04-27 10:59

行业动态

PhotonDesign是一套优秀的光子、光通信、波导光学系列软件,广泛用于光纤通信系统设计和光子器件设计。它具有其它软件无法替代的优势,功能强大,可以完全满足您的设计需要,包含多个功能模块,今天我们给大家介绍的是其中的模块EPIPPROP——AWGs和分级光栅仿真。

    EPIPPROP

    AWGs和分级光栅仿真

    Epipprop是WDM/DWDM应用的创新工具,整合了唯一商业级3D分级光栅模型和高效的AWGs模拟。

    3D全矢量分级光栅模拟

    使用分析衍射理论,在自由空间内进行超快速的传播计算

    内建全矢量2D+z有限差分(FDM)波导模式求解器

    I/O波导阵列支持多模波导和任意偏振状态

    模拟厚板表面粗糙度的变化

    使用材料库计算材料色散的影响

    模拟锥形和交叉耦合

    用MMI输入和输出模拟通道扩展,包括椎体

    波长和频率下空间输出波导通道

    导出设计视图为GDS-II格式

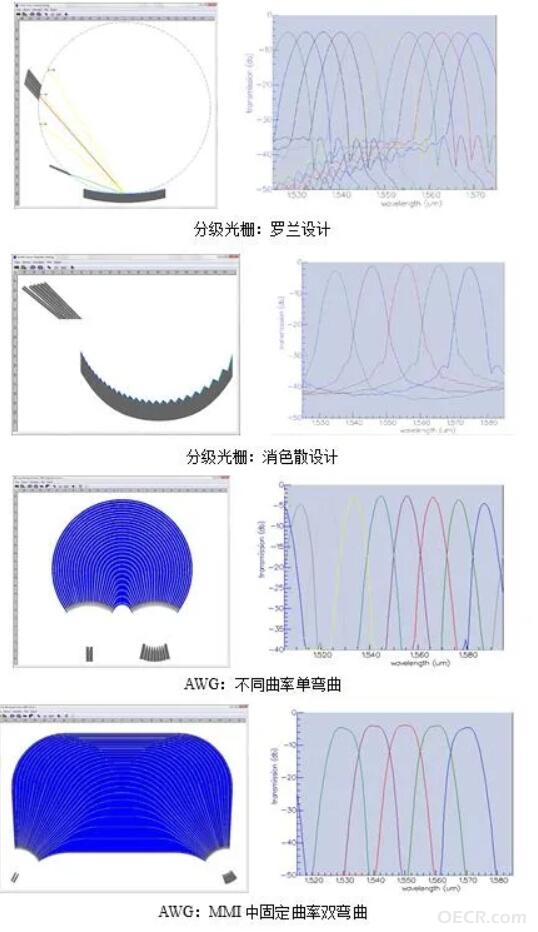

    AWG:

    两个参数化的模板,具有不同半径的单弯曲或固定半径双弯曲的AWG波导

    选择波长,衍射级次,波导形状,模式和波导的数量,然后让Epipprop模块自动设计布局

    模拟波导阵列中材料损耗和散射损耗的影响

    分级光栅:

    使用可调光栅模板来进行罗兰圆、双焦点消像散和独特的完美的啁啾光栅,或者导入自己的光栅设计

    4个不同的面几何图形:平面,曲面,角镜和DBRs

    支持任何光栅表面,例如金属和非垂直蚀刻面

    通过模拟任意光栅平面的倒圆角来模拟公差模型

    模拟多个垂直平板波导的模式以及彼此之间的耦合

    导入响应曲线用于模拟光栅的任意反射率

    如果您想了解这款软件或者有购买意向,请打电话或添加微信(号码:15172359028)进行咨询
