ROHM推出“PFC+反激控制参考设计”，助力实现更小巧的电源设计！

中国上海，2025年7月22日——全球知名半导体制造商ROHM（总部位于日本京都市）今日宣布，推出新的参考设计“REF67004”，该设计可通过单个微控制器控制被广泛应用于消费电子电源和工业设备电源中的两种转换器——电流临界模式PFC（Power Factor Correction）*¹和准谐振反激式*²转换器。通过将ROHM的优势——由Si MOSFET等功率器件和栅极驱动器IC组成的模拟控制Power Stage电路，与以低功耗LogiCoA^TM微控制器为核心的数字控制电源电路相结合，推出基于这种模拟和数字融合控制技术的“LogiCoA^TM电源解决方案”。

此次发布的参考设计“REF67004”通过电流临界模式PFC转换器对AC输入电压进行升压后，再利用准谐振反激式转换器输出DC 24V电压。其配备的校准功能，可校正外置元器件的特性“偏差”，并由LogiCoA^TM微控制器高精度地执行各种电压设定和过电流保护。由此，新参考设计可以将电源设计余量估算得更小，从而能够选择体积更小（低功耗）的功率元器件和电感，进而有助于减少电源的安装面积，并降低成本。

另外，“REF67004”通过日志存储功能，可将输入电压、输出电压和电流、温度等工作记录、停止前的工作状态以及累计运行时间保存在LogiCoA^TM微控制器内置的非易失性存储器中。通过分析这些数据，可以轻松确定电源故障的原因。电源的各种控制参数和工作记录可通过ROHM官网公开的电源控制用OS“RMOS（Real time Micro Operating System）”等示例程序，经由UART（信号转换器）从PC端轻松设置和获取。另外，用户还可以使用参考设计板“LogiCoA003-EVK-001”（样品价格100,000日元/个，不含税）在实际设备上进行评估。

参考设计板、参考板和LogiCoA^TM微控制器已经开始通过电商进行销售，通过电商平台均可购买。LogiCoA^TM微控制器已于2024年6月开始投入量产（样品价格650日元/个，不含税）

＜背景＞

在以中小功率工作的工业机器人和半导体制造设备等应用中，大多采用模拟控制电源*³。然而近年来，要求这类电源要具备高可靠性和精细控制功能，仅采用模拟控制方式的电源配置已经很难满足市场需求。另一方面，全数字控制电源*⁴虽然可以进行更精细的控制和设置，但存在所用的数字控制器功耗大、成本高等问题，因此在中小功率电源中很难普及应用。

针对这一课题，ROHM开发出融合了模拟和数字技术各自优势的LogiCoA^TM电源解决方案，结合高性能且低功耗的LogiCoA^TM微控制器，可轻松实现对各类电源拓扑*⁵的灵活控制。作为其第一款参考设计，ROHM推出了评估用的“REF66009”，用户可以在非隔离式降压转换器电路中体验使用LogiCoA^TM电源解决方案的效果。目前，ROHM又开始提供其第二款参考设计，即由PFC和反激式两种广泛应用于消费电子和工业设备的转换器构成的电源参考设计“REF67004”。未来，ROHM将不断推出各类电源的参考设计，为客户的电源开发提供大力支持。

＜关于“LogiCoA^TM”品牌＞

LogiCoA^TM是为了更大程度地发挥出ROHM擅长的模拟电路的性能，基于融合了数字元素的设计理念开发而成的品牌。通过融合模拟电路和数字控制的优势，可充分激发出电路拓扑的潜力，从而有助于提高电能利用效率。LogiCoA^TM设计理念的定位是不仅适用于电源领域，而且还可用于各种电源解决方案，因此，目前正在考虑将其应用于未来的产品和解决方案。

“LogiCoA^TM”是ROHM Co., Ltd.的商标或注册商标。

＜LogiCoA^TM电源解决方案专题页面＞

在下面的ROHM官网上，详细介绍了LogiCoA^TM电源解决方案的基本构成与特点等：

https://www.rohm.com.cn/support/logicoa

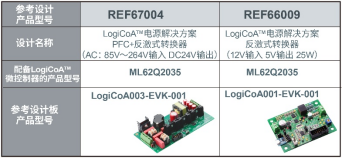

＜LogiCoA^TM电源解决方案参考设计的产品阵容＞

在ROHM官网上，除了示例软件外，还公开了评估所需的电路图、PCB布局图、零件清单、支持文档等各种工具。同时用户还可以使用参考设计板在实际设备上进行评估。未来，ROHM将持续扩充参考设计阵容以支持多样化的电源拓扑。

●参考设计产品型号

PFC＋反激式转换器：REF67004

降压转换器：REF66009

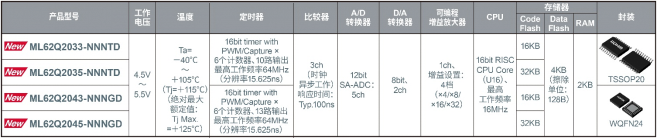

＜LogiCoA^TM微控制器的产品阵容＞

该产品配备了可联动定时器的3ch模拟比较器和可对各类参数进行数字控制的D/A转换器等器件，可适配多种电源拓扑。

＜LogiCoA^TM微控制器开发支持系统＞

LogiCoA^TM微控制器采用ROHM自有的16位RISC CPU内核，支持使用ROHM提供的集成开发环境及仿真工具。在下面ROHM官网的LogiCoA^TM开发支持系统页面中，介绍了LogiCoA^TM微控制器开发支持系统的配置和各产品概要：https://www.rohm.com.cn/lapis-tech/product/micon/logicoa-software

＜电商销售信息＞

网售平台：可通过多个渠道购买参考设计板、参考板及LogiCoA^TM微控制器。

 参考设计板信息

参考设计板型号：

LogiCoA003-EVK-001
    LogiCoA001-EVK-001

 参考板信息

参考板型号：

RB-D62Q2035TD20
     RB-D62Q2045GD24

 产品信息

LogiCoA^TM微控制器型号：

ML62Q2035-NNNTDZWATZ

ML62Q2045-NNNGDZW5BY

＜应用示例＞

工业机器人设备  半导体制造设备  娱乐设备

此外，还适用于一般的工业设备和消费电子设备（50W～1kW）等各种应用。

＜术语解说＞

*1）电流临界模式PFC（Power Factor Correction）转换器

在开关电源中，将交流电（AC）转换为直流电（DC）时具有出色的功率因数（衡量所供电能中有多少被有效利用的指标），采用AC-DC转换器电路结构，所产生的噪声比电流连续模式PFC的更少。功率因数为“1”时，表示所供电能全部被有效利用。

*2）准谐振反激式转换器

作为DC-DC转换器的一种电路结构，用于构成隔离式电源，通过准谐振方式可降低开关损耗和噪声。适用于100W左右的应用产品，在元器件数量和成本方面有显著优势。此外还有正激式等其他方式的产品，构成这些电路的器件不断更新迭代，使隔离式电源的体积更小、效率更高。

*3）模拟控制电源

由模拟器件组成的简单电源。因其电源结构简单且功耗低而成为目前1kW以下电源中的主流电源。但是，其很难实现任意参数设置、日志数据存储等高级功能，而如果要实现这些功能，就需要考虑成本和功耗较高的全数字控制电源。

*4）全数字控制电源

利用数字技术控制供电的电源。利用高速CPU和DSP等，可以精确监测和控制电压、电流等各种参数，从而可提高电源的效率和可靠性等性能。另外，还可以实现模拟控制电源难以实现的功能，比如采集工作日志数据。然而其CPU和DSP价格较高，功耗也大，在成本和节能方面一直存在瓶颈。

CPU：中央处理器。执行程序并进行数据处理的核心处理器。

DSP：数字信号处理器。将模拟信号转换为数字信号，并进行滤波、放大等处理。

*5）拓扑

指电路结构。电源拓扑是用于转换电力的电路结构，其结构会根据输入电压、输出电压、功率、有无绝缘等规格要求而有所不同。

（完）
