其次，在模块电源的热设计方面我们也做了很多有益的研究。MTBF是电源可靠性的计量指标,而影响MTBF的最重要因素是部件的温度。因此要提高电源的可靠性，如何保持较低温度至关重要。模拟的方法有助于把一些抽象变得比较直观，因此我们引进了电热模型。所谓电热模拟就是用导热电回路来模拟电子器件的散热回路，用电参数模拟热量的传递。具体地讲，即用电路中的电流来模拟热路中的热量（计算中，常用半导体器件的耗散功率PD来代替热量Q），用电流的流动来表示热流的传递。电压U相当于器件温度到环境温度之温差△T，电阻R相当于热阻Rth。当然，除了模拟的热能传递，在设计及验证过程中，大量的高低温可靠性试验也用来验证、完善产品的热设计。

第三，对产品EMC特性的严格要求,保障自身及系统可靠工作。人们对电子产品的EMC越来越关注，世界各国和组织对电子产品的相关限制也做出了相应规定。比较典型的标准包括：美国联邦通信委员会(FCC) 规则及条例第15部分；国际电工委员会中TC77的IEC61000部分；国际无线电干扰特别委员会(CISPR)的CISPR22（信息技术设备）；欧盟的EN55022（信息技术设备）；中国的 GB9254-1998（信息技术设备）是从CISPR的CISPR22转换而来的。

通常，形成电磁干扰的条件有三个：向外发送电磁干扰的源（噪声源）、传递电磁干扰的途径（噪声耦合和辐射）、承受电磁干扰的客体（受扰设备）。因此，抑制电源产品的电磁干扰也要从这三个方面着手。采用以下几个手段来解决产品的EMC问题：1. EMI滤波器的选择选用；2. 输入与输出滤波网络设计的优化；3. 缓冲电路的应用；4. 尽量缩小高频环路面积；5. 优化地线设计；6. 屏蔽的应用。

除了在设计中保证的高可靠性，LD系列模块电源产品还具有以下特点：

体积小、功率密度高。金升阳的LD系列电源体积很小，其中：LD05系列电源的输出额定功率为5W，全球通用电压输入，体积为50.08*25.4*15.16mm。LD10系列电源的输出额定功率为10W，全球通用电压输入，体积为53*28*19mm，如图2所示。这类小体积电源，为小型医疗设备节省了大量的元器件空间，因而为设备的小型化提供了可能。

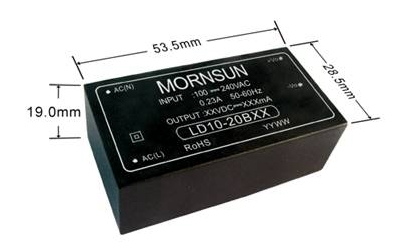

图2 LD10系列产品外形尺寸

安全性能好。该系产品严格按医疗电源的要求设计。在安规设计上，输入和输出之间的距离均达到8mm以上，输入和输出之间耐压达到4000VAC/1min。输入对输出的漏电流也很小，其中LD05系列内部无安规电容设计，使得漏电流几乎为零；LD10系列也仅为100μA以下。LD05、LD10系列电源已通过EN60601医疗认证(证书号分别是：E/CE2995090218023、E/CE3180090723209)和UL60950的安全认证（证书号分别是：E235235-A17-UL-1和E235235-A18-UL-1）。

EMC性能好。产品通过了中国第五电子研究所赛宝实验室的全面EMC测试并取得证书。详见表2。

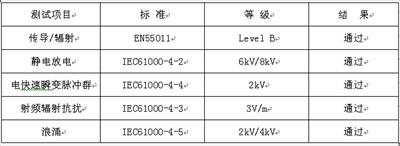

表2 产品EMC测试标准及结果

完善的应用指南。为使客户更好地使用产品，LD系列产品都提供详尽的典型应用电路，如图3所示（具体参数可参加产品技术手册）。客户可以根据自身的使用需求来选择合适的应用电路。

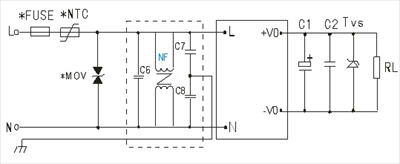

图3 典型应用电路
