利用VHDL语言进行可变速彩灯控制器的设计

来源:现代电子技术 作者:—— 时间:2010-06-02 09:40

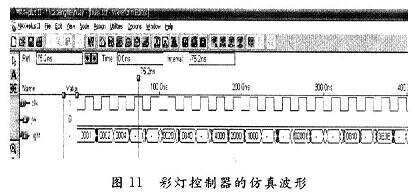

  (3)彩灯控制器。彩灯控制器电路是整个设计的核心,它控制整个设计的输出效果也就是图案的样式变化。在电路中用1代表灯亮,用O代表灯灭,由0,1按不同的规律组合代表不同的灯光图案,同时使其选择不同的频率,以实现多种图案及多种频率的花样功能显示。该程序充分证明了用VHDL设计电路的灵活性,即可以通过改变程序中输出变量的位数来改变彩灯的数目。如图10,1l所示。

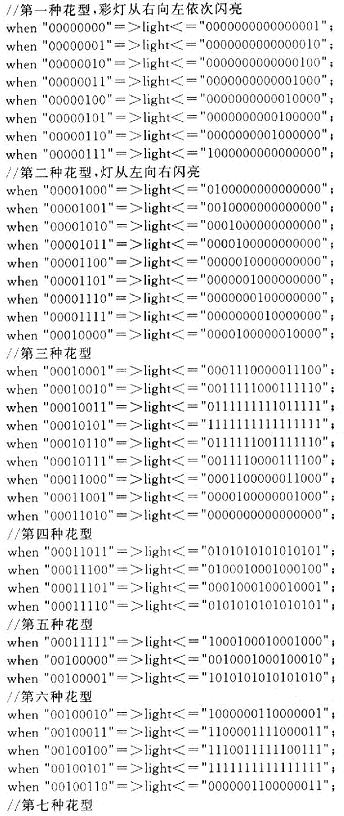

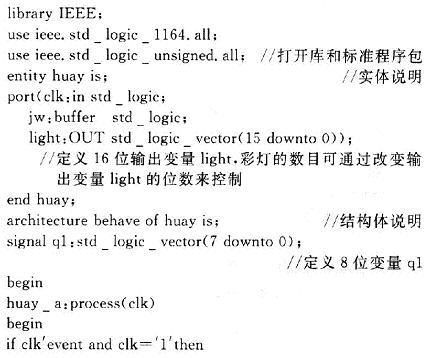

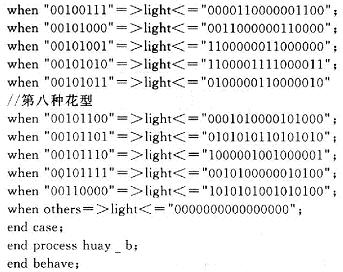

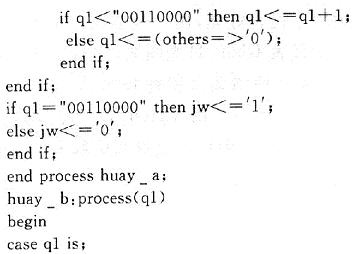

  代码如下:







  3 结语

  使用VHDL语言设计电路,思路简单,功能明了。使用Max+PlusⅡ设计电路不仅可以进行逻辑仿真,还可以进行时序仿真,使用PLD不仅省去了电路制作的麻烦,还可以反复进行硬件的实验,非常方便地修改设计,且设计的电路的保密性强。总之,采用EDA技术使得复杂的电子系统的设计变的简单易行,提高了设计的效率。
