Maxim推出完备的SoC混和信号微控制器

Maxim推出完备的SoC混和信号微控制器

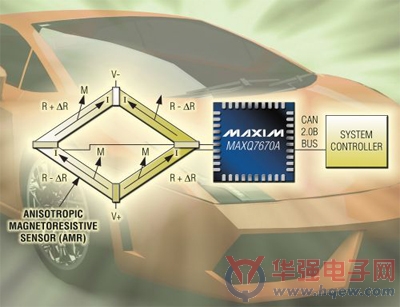

Maxim推出MAXQ混和信号微控制器产品线的最新成员：完备的片上系统(SoC)、混和信号微控制器MAXQ7670A，器件集成精确测量小幅值差分模拟输入信号所需的全部功能模块。MAXQ7670A在之前推出的MAXQ7670基础上，将混和信号测量的性能扩展至12位，电压测量范围可达微伏级，能够用于多种类型的传感器，例如：各向异性磁阻(AMR)传感器。AMR传感器在汽车或工业系统中通常用于线位移或角位移的非接触检测。

MAXQ7670A仅占用5mm x 5mm的电路板空间，每个输入通道具有片内可编程增益控制功能。该功能省去了小信号的外部放大电路，可节省40%的成本和PCB占用面积。该款SoC经过设计，能够在恶劣且空间受限的工作环境中对信号进行数字化及处理，因而可理想用于汽车(例如：转向、刹车和节气门位置控制)和工业控制系统(阀门定位和轴旋转控制)。片内RISC CPU和内置的CAN总线控制器能够对智能传感器网络进行实时数据处理。

MAXQ7670A具有八路单端/四路差分输入、可编程增益差分放大器(1倍增益或16倍增益)和12位分辨率的125ksps ADC。器件能够对传感器输出进行数字化处理，以实现超高精度的物理参数测量；监测电源电压，以响应电源失效事件；内置的看门狗定时器可确保系统可靠工作。器件的数字接口包括CAN 2.0B控制器、SPI?接口、JTAG接口和七个通用I/O。此外，还提供带捕获、比较和PWM功能的通用定时器。

MAXQ7670A包含一个16位RISC MAXQ微控制器内核，能够以16MIPS速率在单指令周期内完成数据获取和执行。此外，器件还内置2KB数据SRAM和64KB汽车级闪存。内部8KB固定用途ROM支持在系统编程功能，可实现现场升级。硬件密码功能可防止未经授权访问闪存。

MAXQ7670A采用节省空间的5mm x 5mm、40引脚TQFN封装，工作在-40°C至+125°C汽车级温度范围。可提供评估套件以加速设计进程。评估套件包含评估板和基于PC的集成开发环境(IDE)。IDE提供调试器、汇编器/连接器、限时版本的IAR编译器和仿真器。
