凌力尔特推出36V输入的同步降压型开关稳压器
来源:华强电子网 作者:—— 时间:2011-02-17 10:40

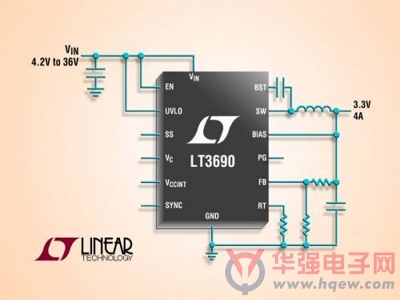

凌力尔特公司推出能接受 36V 输入的同步降压型开关稳压器 LT3690,该器件在效率高达 93% 时,可提供高达 4A 的连续输出电流。LT3690 在 3.9V 至 36V 的 VIN 范围内工作,提供 60V 瞬态保护,从而非常适用于汽车应用中常见的负载突降和冷车发动情况。LT3690 的突发模式 (Burst Mode?) 工作仅需要 70uA 的静态电流,适用于汽车或电信系统等应用,因为这类应用需要始终保持接通工作和最佳电池寿命。开关频率从 170kHz 到 1.5MHz 是用户可编程的,从而使设计师能优化效率,同时避开了关键噪声敏感频段。其 4mm x 6mm QFN-26 封装与高开关频率相结合,允许使用小的外部电感器和电容器,从而可提供一个占板面积紧凑、热效率高的解决方案。
LT3690 采用一个高效率 5.5A、90mΩ 高压侧开关,必要的升压二极管、振荡器、控制和逻辑电路都集成到单个芯片中。30mΩ 内部同步电源开关提高了效率,并且不再需要外部箝位肖特基二极管。低纹波突发模式工作可在低输出电流情况下维持高效率,同时保持输出纹波低于 15mVPK-PK。特殊设计方法使得在宽输入电压范围内实现了高效率,而且该器件的电流模式拓扑实现了快速瞬态响应和卓越的环路稳定性。其他特点包括外部同步 (从 170kHz 到 1.5MHz)、电源良好标记和坚固的短路保护。
性能概要:LT3690
?宽输入范围:在 3.9V 至 36V 的输入电压范围内工作,过压闭锁保护电路可安全经受 60V 瞬态
?最大输出电流为 4A
?集成的 30mΩ N 沟道同步开关
?在 12VIN 至 3.3VOUT 时的 IQ为 70uA
?低纹波突发模式工作允许输出纹波 <15mVP-P
?可编程输入欠压闭锁
?0.8V 反馈基准电压
?输出电压范围为 0.8V 至 20V
?可编程和可同步振荡器 (170kHz 至 1.5MHz)
?软启动和输出电压跟踪
?坚固的抗短路性能性
?电源良好标记
?小型耐热增强型 4mm x 6mm QFN 封装
