照明用LED驱动电源设计

照明用LED驱动电源设计

二、LED 驱动电源的拓扑结构

　　采用AC-DC 电源的LED 照明应用中，电源转换的构建模块包括二极管、开关（FET）、电感及电容及电阻等分立元件用于执行各自功能，而脉宽调制（PWM）稳压器用于控制电源转换。

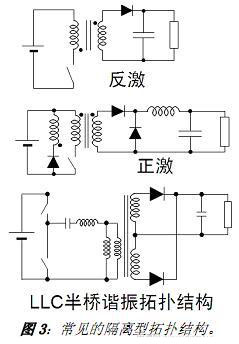

　　电路中通常加入了变压器的隔离型AC-DC 电源转换包含反激、正激及半桥等拓扑结构，参见图3，其中反激拓扑结构是功率小于30 W 的中低功率应用的标准选择，而半桥结构则最适合于提供更高能效/功率密度。就隔离结构中的变压器而言，其尺寸的大小与开关频率有关，且多数隔离型 LED 驱动器基本上采用“电子”变压器。

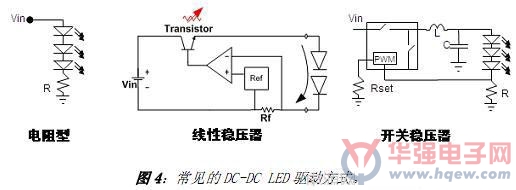

　　采用 DC-DC 电源的LED 照明应用中，可以采用的LED 驱动方式有电阻型、线性稳压器及开关稳压器等，基本的应用示意图参见图 4。电阻型驱动方式中，调整与LED 串联的电流检测电阻即可控制LED 的正向电流，这种驱动方式易于设计、成本低，且没有电磁兼容（EMC）问题，劣势是依赖于电压、需要筛选（binning） LED，且能效较低。

　　线性稳压器同样易于设计且没有EMC 问题，还支持电流稳流及过流保护（fold back），且提供外部电流设定点，不足在于功率耗散问题，及输入电压要始终高于正向电压，且能效不高。开关稳压器通过PWM 控制模块不断控制开关（FET）的开和关，进而控制电流的流动。

　　开关稳压器具有更高的能效，与电压无关，且能控制亮度，不足则是成本相对较高，复杂度也更高，且存在电磁干扰（EMI）问题。LED DC-DC 开关稳压器常见的拓扑结构包括降压（Buck）、升压（Boost）、降压-升压（Buck-Boost）或单端初级电感转换器（SEPIC）等不同类型。

　　其中，所有工作条件下最低输入电压都大于LED 串最大电压时采用降压结构，如采用24 Vdc 驱动6 颗串联的LED；与之相反，所有工作条件下最大输入电压都小于最低输出电压时采用升压结构，如采用12 Vdc 驱动 6 颗串联的LED；而输入电压与输出电压范围有交迭时可以采用降压-升压或SEPIC 结构，如采用12 Vdc 或12 Vac 驱动 4 颗串联的LED，但这种结构的成本及能效最不理想。

　　采用交流电源直接驱动LED 的方式近年来也获得了一定的发展， 其应用示意图参见图5。这种结构中LED 串以相反方向排列，工作在半周期，且LED 在线路电压大于正向电压时才导通。这种结构具有其优势，如避免AC-DC 转换所带来的功率损耗等。但是，这种结构中LED 在低频开关，故人眼可能会察觉到闪烁现象。此外，在这种设计中还需要加入LED 保护措施，使其免受线路浪涌或瞬态的影响。
