TI推出首款四通道16位100 MSPS ADC

华强电子网 2011-05-25 a:1:{i:0;s:2:"TI";}

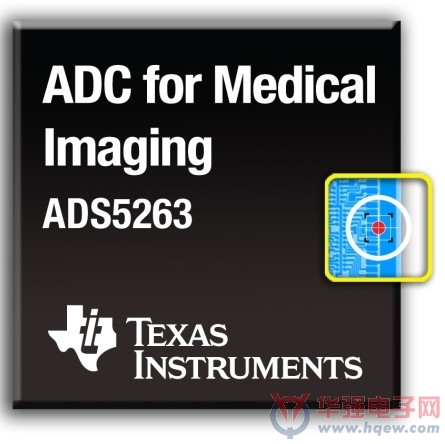

日前，德州仪器 (TI) 宣布推出首款面向磁共振成像(MRI) 等医疗影像应用的四通道16位模数转换器 (ADC)。该 ADS5263 支持10 MHz 输入，采样频率高达100 MSPS，可实现84.6 dBFS 的信噪比(SNR)，从而可充分满足设计人员采集清晰明确的信号以及对更快采集速率的需求。除高性能外，ADS5263 的四通道架构、每通道380 mW 的低功耗以及小型封装可帮助工程师成功设计现有单通道或双通道器件所无法达到的更小、更紧凑的医疗影像系统。

TI 高性能模拟业务部高级副总裁 Steve Anderson 指出：“MRI 设备等医疗影像系统通常需要大量高性能电子器件才能实现高对比度的清晰影像，从而帮助医生提早发现疾病。大型设备通常需要漫长的扫描过程，在此期间患者必须完全静止地躺着。如果充分利用我们的数据转换器专业技术以及我们在医疗影像应用中的长期经验，制造商利用 ADS5263 的高性能与小型封装就可推出具有出色影像质量的更小、更快速的设备，充分满足更高效率扫描以及更高患者舒适度的需求。”

主要特性与优势：

· 14 位与 16 位分辨率模式使设计人员能够在低功耗与高速度、高分辨率工作之间切换；

· 在 16 位模式下，ADS5263 可在保持低功耗的同时，实现清晰的影像；

o 10 MHz 输入与 100 MSPS 采样频率下 SNR 为 84.6 dBFS；

o 单位通道功耗为 380 mW；

o 4 Vpp 满量程输入；

· 在14 位低功耗模式下，ADS5263 可将功耗锐降 50%：

o 10 MHz 输入与 100 MSPS 时，SNR 为 73 dBFS；

o 单位通道功耗为 195 mW；

o 2 Vpp 满量程输入。

· 紧凑的封装：采用 9 毫米 x 9 毫米 QFN 封装的四通道架构，板级空间比现有单通道或双通道器件低 50%；

· 非磁性封装选项可使在 MRI等强磁场设备中实现无影像失真的工作；

· 除医疗影像系统外，ADS5263 还可为工业仪表应用带来相同的优势。

工具与支持

评估板 (EVM) ADS5263EVM 现已开始提供，其可为各种条件下的 ADS5263 测试提供高度灵活的环境。

此外，同步提供的还有用来验证电路板信号完整性需求的 IBIS 模型。

供货与封装

采用两个 9 毫米 x 9 毫米 QFN 封装选项的 ADS5263 现已开始供货。常规封装支持无磁场的高分辨率、高速医疗与工业应用。非磁性封装选项支持 MRI 设备等带磁场的应用。

高度优化的模拟产品与全系列医疗应用产品

ADS5263 是 TI 各种高度优化型获奖模拟产品系列的最新成员，适用于医疗影像系统及其它医疗应用，包括：

· 超声波：面向超声波应用的 AFE58xx 系列模拟前端包括针对手持系统的 AFE5801 与 AFE5851、针对便携式至中端系统的 AFE5805 与 AFE5804，以及针对高端超声波系统的 AFE5807 与 AFE5808。所有产品都可在发送端通过 TI TX810 T/R 开关进行补充；

· ECG/EEG：ADS1298 系列模拟前端可为心电图 (ECG)、脑电图 (EEG) 以及其它患者监护应用带来最低功耗与最高的集成度。

TI 面向医疗应用的全系列半导体解决方案包括 DSP 与 MCU 等嵌入式处理器以及全系列模拟信号链、电源管理与无线连接解决方案，其可帮助制造商加速创新医疗电子产品的上市进程。
