TI推出80MSPS 8通道、14位模数转换器ADS5294

华强电子网 2011-11-25 a:2:{i:0;s:9:"半导体";i:1;s:9:"转换器";}

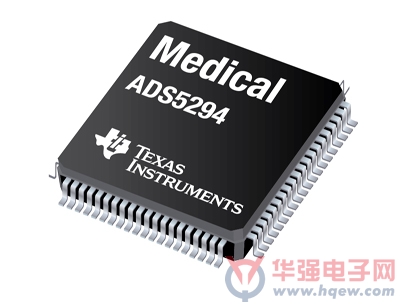

日前，德州仪器 (TI) 宣布推出具有业界良好噪声性能与低功耗的 80 MSPS、8 通道 14 位模数转换器 (ADC)。该 ADS5294 可在 5 MHz 下支持75.5 dBFS 最佳信噪比 (SNR)，其采样速率高达 80 MSPS，可充分满足设计人员对高电源效率低成本设计的需求。ADS5294在 80 MSPS下具备高性能且能提供单位通道 77 mW 的最低功耗，还集成有数字处理块、低频噪声抑制模式以及可编程输入至输出映射功能。所有这些特性都可帮助设计人员在更小的封装中集成更多功能，从而开发更小的医疗影像系统。采用 12 毫米 x 12 毫米、80 引脚 QFP 封装的 ADS5294 现已开始供货。

主要特性与优势

　　? 业界领先的低噪声低功耗性能：ADS5294 提供同类产品中最佳的 SNR，可帮助高密度应用设计人员在不增加功耗的情况下提高通道数;

　　? 5 MHz/80 MSPS 时 SNR 为 75.5 dBFS

　　? 5 MHz 与启用抽取滤波器时 SNR 为 78.2 dBFS

　　? 5 MHz/80 MSPS 时 SFDR 为 84 dBc

　　? 80 MSPS 下单位通道功耗 77 mW(每通道两根 LVDS 线)

　　? 低频噪声抑制模式

　　? 数字处理块集成几项常用系统功能，如用2、4 或 8 个滤波器实现双通道或 4 通道平均或抽取功能;

　　? 数字处理块可用来大幅提升 SNR 及滤波器谐波，同时降低窄带应用中输出数据的速率;

　　? 双线 LVDS 接口：采用 ADS5294 后，数字数据可用每通道单线或双线 LVDS 引脚输出，减少接口线路数量。这可创建双线接口，保持低串行数据速率，使设计人员能够使用低成本 FPGA;

　　? 除医疗影像系统外，ADS5294 还可为雷达、通信、测量测试以及其它多通道数据采集应用带来同样的优势。

工具与支持

　　为各种情况下测试 ADS5294 提供柔性环境，现评估板 (EVM) 已开始提供。验证电路板信号完整性需求的高度优化的模拟产品与医疗应用的全系列产品

　　ADS5294 是 TI高度优化的模拟产品中的最新成员，旨在满足医疗影像系统以及其它医疗应用的需求。包括：

　　? 超声波：面向超声波应用的 AFE58xx 系列模拟前端可为手持式系统提供 AFE5801 与 AFE5851，为便携式至中端系统提供 AFE5805 与 AFE5804，并可为高端超声波系统提供 AFE5807 与 AFE5808。TI TX810 T/R 开关可对所有产品的发射端形成互补;

　　? ECG/EEG：ADS1298 系列前端可为心电图 (ECG)、脑电图 (EEG) 以及其它患者监护应用带来最低功耗和最高集成度。

　　TI 医疗应用的全系列半导体产品包括 DSP 与 MCU 等嵌入式处理器、丰富的模拟信号链、电源管理以及无线连接解决方案等，可帮助制造商加速医疗电子产品的上市进程。
