华北工控推出多接口强显示嵌入式芯片组主板

来源：华强电子网 作者：—— 时间：2012-03-19 09:13

面对工控行业的低功耗趋势，和客户对HDMI、LVDS显示接口的特殊要求，近日华北工控对原有的MITX-6930主板的基础上进行了升级，该主板显示接口更多，显示性能更优越。华北工控是在该行业的竞争背景情况下推出的，由于面工控行业的低功耗趋势，和客户对HDMI、LVDS显示接口的特殊要求，该主板必须兼顾结构小巧紧凑，方便嵌入诸多嵌入式设备等特点。该主板采用Intel? NM10芯片组，支持英特尔32纳米制程技术的新一代凌动处理器平台Intel? Atom? processor N2800 /D2700）。该两款处理器平台均为双核心设计，1.86/2.13GHz主频，拥有2×512KB二级缓存，支持DDR3 1066MHz内存，最高容量可达4GB，且支持超线程技术，大大提高了系统的整体性能。

　　丰富的显示接口，超强的音质效果

　　MITX-6932采用了英特尔最新上市的凌动处理器Intel? Atom? processor N2800 /D2700，整合了PowerVR SGX545图形核心，主板板载HDMI、VGA、DVI、LVDS四种显示接口，支持任意两个接口独立双显.高清晰多媒体显示接口HDMI，是一种全数位化影像和声音传送接口，可以传送无压缩的音频信号及视频信号。HDMI可用于机顶盒、DVD播放机、个人电脑、电视游乐器、综合扩大机、数位音响与电视机。HDMI可以同时传送音频和影音信号，由于音频和视频信号采用同一条电缆，大大简化了系统的安装。结合3个音频插孔，可提供完整的音频和视频解决方案。

　　高性能的低功耗设计

　　MITX-6930主板支持英特尔32纳米制程技术的新一代凌动处理器平台（Intel? Atom? processor N2800 /D2700），主频为1.86/2.13GHz，2×512KB二级缓存，支持DDR3 1066MHz内存，最高容量可达4GB，基于双核四线程设计，TDP功耗可控制在6.5W~10W，具有强大的运算能力，能够为客户提供高性能的低功耗嵌入式设计平台。

　　小尺寸，大扩展

　　该主板尺寸为170mm x170mm，采用单电源12V输入，结构小巧紧凑，丰富的I/O接口，包括1个32位PCI连接插槽、1个Mini PCIe SSD接口，2个 Mini PCIe接口，可任意选择3G/SSD支持、 1个LVDS连接器、支持单通道18位LVDS接口、2个SATAII端口，其中1个和Mini PCI Express SSD卡槽可选、6个USB2.0端口、6个串行端口支持R232模式，3个音频插孔、2个千兆位以太网端口，可用于高速网络传输、 1个SIM卡槽，支持3G模块。所有接口都集成在一块紧凑型、低功耗的经济型Mini-ITX主板上，可提高外围设备的灵活扩展。

　　与新一代凌动平台的完美组合

　　华北工控新推的这款Mini-ITX 主板采用了英特尔最新上市的凌动处理器Atom N2800 和 Atom D2700, 性能更卓越，特别是Atom D2000系列性能相比于上一代的Atom N45x 系列、D400/500系列有相当大的提高，而功耗在得益于新工艺的引入较上一代的Atom N45x、D400/D500反而有所下降，其CPU处理功能和图形性能方面的比较如下：

　　●在CPU处理功能方面：N2000系列较之前的D400/D500系列在处理能力上提高了50%，拥有更为强大的CPU处理性能。

　　●在图形性能方面：Atom D2000系列的图形核心来自于PowerVR SGX545，硬件支持DX10.1，可提供MPEG2、VC1、AVC、H.264的高清硬件解码和Blu-Ray 2.0蓝光加速，支持独立双显和2D/3D图像（OpenGL 3.0）;整合媒体引擎支持多种格式的高清视频硬件解码（MPEG2、VC1、WMV9、AVC、H.264），因此，总体图形性能几乎是之前的D400/D500系列的4倍.

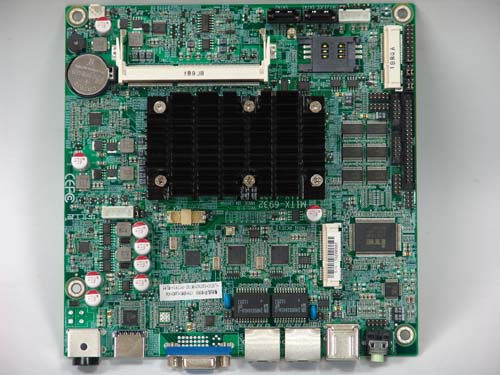

华北工控MITX-6932
