 3.2.3 PI调节电路

  控制电路是以负载电流作为反馈量的,通过改变电流给定值可以改变负载电流,从而实

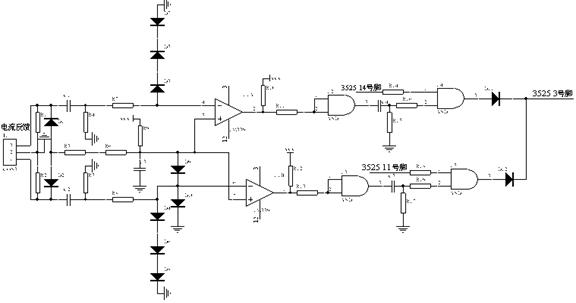

  图6 相位限制电路

  现功率调节。当负载电流小于电流给定时,PI调节电路输出电压增加,3525的6号脚电流减小,频率减小,功率增大,负载电流增大;反之,当负载电流大于电流给定时,PI调节电路输出电压减小,3525的6号脚电流增大,频率提高,功率减小,负载电流减小。图7为PI调节电路

  图7 PI调节电路

  4.实验结果

  基于以上理论分析和控制电路的设计,设计了一台50KHZ/30KW的感应加热电源实验样机。图8a为Q1(Q4)的驱动电压和输出电流波形,图8b为Q2(Q3)的驱动电压和输出电流波形。从图中可知输出电流为标准正弦波,且保持连续,同时两路驱动脉冲信号超前负载电流,表明实测结果与理论设计的要求相符合。

  a. 输出电流和Q 1(Q4)驱动电压波形 b. 输出电流和Q2(Q3)驱动电压波形

  图8 负载工作在52K时的波形图

  6.结论:

  实验表明,利用SG3525设计的调频控制的感应加热电源电路结构简单,工作可靠,输出电流波形好。根据SG3525的特点设计的启动电路和PI调节电路设计新颖,能够实现加热电源的可靠启动和负载功率的连续调节。
