关于便携产品EMI滤波的解决方案概述
来源:元器件交易网 作者:—— 时间:2012-04-27 10:05

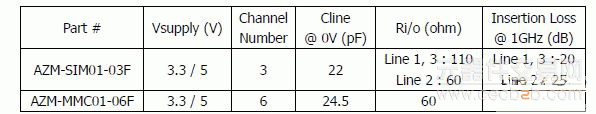

电磁干扰滤波器产品的基本特性参数数值
在静电放电保护方面,该系列产品中的暂态电压抑制器具有极低的箝位电压。AZM-MMC01-06F抗静电保护效果可高达10kV以上(IEC 61000-4-2,contact mode ±10kV),AZM-SIM01-03F抗静电保护效果更可高达15kV以上(IEC61000-4-2,contact mode ±15kV)。
当静电放电事件(ESD)发生时,瞬态电压抑制器的箝位电压越低,则越能即时地导通可观的静电放电电流,以使受保护电路免于遭受静电放电的侵害而永久受损失效。图1所示为利用传输线脉冲产生系统(TLP)所测量到的AZM-SIM01-03F及AZM-MMC01-06F产品的箝位电压图。由图中可以清楚看到,这两种电磁干扰滤波器在传输线触波产生系统输出17A的高静电放电电流下,其箝位电压均低于8.5V,可以非常有效地提供受保护电路一个快速有效的静电放电旁通通路(bypass path)。

图1:AZM-SIM01-03F及AZM-MMC01-06F电磁干扰滤波器:在17A所对应的箝位电压均小于8.5V
另外,根据IEC 61000-4-2标准所制订的规格,第四级保护需提供至少接触放电模式(contact discharge mode)8kV、空气放电模式(air discharge mode)15kV以上的静电放电保护能力。该系列产品提供接触放电模式10kV以上的静电放电保护能力,明显超出IEC 61000-4-2标准第四级所规定的需求数值。
