大幅优化离线电源轻载能效的安森美半导体创新PFC控制方案
来源:华强电子网 作者:—— 时间:2012-05-04 16:02
CCFF架构详解及与CrM架构比较 如图3所示,安森美半导体开发的CCFF架构的定时器仅控制死区时间,利用定时器对应电流电平调节死区时间,反走频率限制为>20 kHz,具有市场上领先的性能。

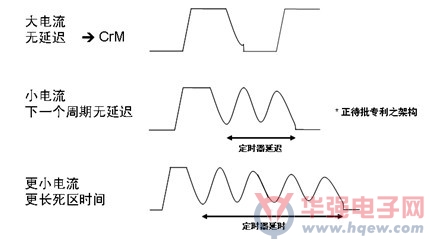

图3:电流控制频率反走(CCFF)架构。
具体讲,CCFF架构具有固定导通时间控制和频率反走特性。在大电流时,电路以临界导电模式工作。小电流时(重负载时接近线路过零点,轻载时位于全部正弦方波),因此,磁芯复位后下一个周期并不会立即启动;相反,定时器开始调节死区时间;电流越小,定时器持续时间(死区时间)越长;定时器持续时间取决于大小;定时器仅控制死区时间(不控制开关周期/关闭时间)。由于死区时间不受电流周期时长变化的影响,因此可以毫不犹豫地进行谷底导通。

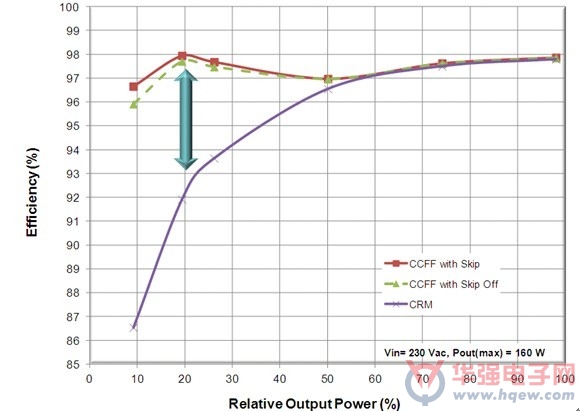

图4:演示板能效比较(红色:带跳周期模式的CCFF;绿色:关闭跳周期功能的CCFF;紫色:CrM)
采用CCFF控制架构,最大的好处莫过于提升能效。
采用传统CrM(临界导电模式)/BCM(边界线导电模式),在负载降低时,开关频率上升;负载极低时,控制器可能进入“跳周期模式”,滋生可听噪声。而采用CCFF控制架构,可以在负载降低时降低开关频率,减小功率损耗;在轻载时,控制器可以钳位高于可听噪声频段的较低频率;负载极低时,则采用跳周期模式工作(可以轻易关闭)。因此,这种谷底导通可进一步提升能效,减小电磁干扰。
