浅析高清监控中的图像处理技术的介绍

浅析高清监控中的图像处理技术的介绍

　　2.速度

　　CCD电荷耦合器需在同步时钟的控制下，以行为单位一位一位地输出信息，速度较慢;而CMOS光电传感器采集光信号的同时就可以取出电信号，还能同时处理各单元的图像信息，速度比CCD电荷耦合器快很多。

　　3.电源及耗电量

　　CCD电荷耦合器大多需要三组电源供电，耗电量较大;CMOS光电传感器只需使用一个电源，耗电量非常小，仅为CCD电荷耦合器的1/8到1/10，CMOS光电传感器在节能方面具有很大优势。

　　4.成像质量

　　CCD电荷耦合器制作技术起步早，技术成熟，采用PN结或二氧化硅(SiO2)隔离层隔离噪声，成像质量相对CMOS光电传感器有一定优势。由于CMOS光电传感器集成度高，各光电传感元件、电路之间距离很近，相互之间的光、电、磁干扰较严重，噪声对图像质量影响很大，使CMOS光电传感器很长一段时间无法进入实用。近年，随着CMOS电路消噪技术的不断发展，为生产高密度优质的CMOS图像传感器提供了良好的条件。

　　从实际应用中看，CCD和CMOS相比较，CCD的夜间成像效果要大大好于CMOS，但是CCD的价格要比CMOS贵出很多，而且受技术能力限制，目前CCD大部分都集中于200万像素以下的高清健康产品，而200万像素以上则是CMOS的天下。所以从长远来看，高清监控一定是朝着一个高像素的方向发展，如果CCD在300万以上像素缺少实际应用的话，未来则很有可能高清监控是CMOS的天下。

　　图像处理之视频编码

　　当前端的传感器采集完视频信号之后，就进入图像编码这个环节，目前主流的编码技术包括H.264和M-JPEG以及MPEG4等几种编码格式，其中以H.264应用最为广泛。H.264/AVC是由ITU-T VCEG与ISO/IEC MPEG组成的联合专家行动组JVT共同制定并于2003年5月发布的视频编解码标准，在ITU-T体系内被称为H.264，在ISO/IEC体系内被称为MPEG4 part10 - AVC，所以通常被称为H.264/AVC或简称H.264。

　　H.264/AVC标准制定的目标是能够在相对上一代广泛使用的MPEG4视频编码标准降低一半以上码率的前提下提供相当的图像质量，同时覆盖到更大范围的码率、帧率及分辨率等应用场合，并提高对于网络传输的适应性，即能在各种不同条件网络和系统上(例如组播、存储、RTP/IP包网络、无线网络)工作。?对于面向安防领域的高清视频监控应用，H.264编解码标准相比MPEG2、MPEG4 part2等有多方面的优势。

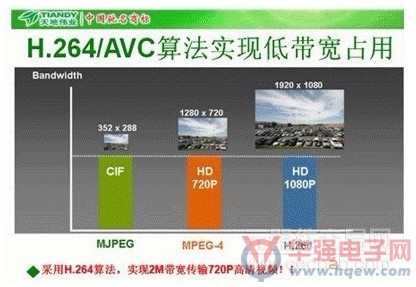

　　更高的压缩率

　　众所周知，高清应用最大的问题在于需要数倍于以往标清的数据传输带宽和存储容量。仅以分辨率换算，相同帧率的720P像素点数为D1的2倍有余，1080P则为4倍左右。如果继续使用传统的MPEG4编解码算法，达到可接受清晰度的D1视频一般需要5Mbps以上码率。以此计算，高清应用的巨大数据量负荷是现有系统难以承受的，成本也会极为高昂。H.264压缩算法包含了众多先进的压缩技术，例如1/4像素运动补偿(Quarter Pixel Motion Compensation)、环路滤波(Loop Filter)、帧内空域预测(Spatial Intra Prediction)、上下文自适应变长编码(CAVLC)、上下文自适应算术编码(CABAC)、多种变换类型(4x4 Transform、8x8 Transform)等，相对于MPEG4大幅度提高了压缩比，数据量能够减少一半甚至更多，为高清应用提供了有力的保障。
