IR推出新型功率模块并提供优质的解决方案

华强电子网 2012-05-11 a:19:{i:0;s:2:"IR";i:1;s:2:"IR";i:2;s:2:"IR";i:3;s

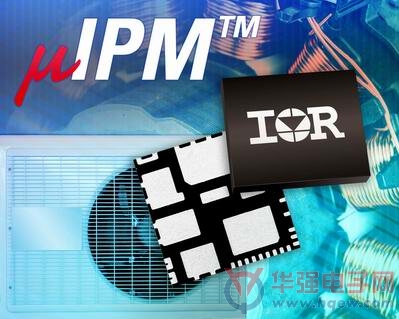

全球功率半导体和管理方案领导厂商 – 国际整流器公司 (International Rectifier，简称IR) 推出一系列正在申请专利的高集成、超小型μIPM功率模块，适用于高效率家电和轻工业应用，包括制冷压缩机驱动器、加热和水循环泵、空调扇、洗碗机及自动化系统。μIPM系列通过采用创新的封装解决方案，开创了器件尺寸新基准，比现有的三相位电机控制功率IC减少了高达60%的占位面积。

全新μIPM系列采用超小型12x12x0.9mm PQFN封装，配备多种充分整合的三相位表面贴装电机控制电路解决方案。IR为相关市场率先引入全新的方法，采用PCB铜线帮助模块散热，从而通过较小的封装设计来减少成本，甚至省却对外置散热片的需要。此外，与传统双重内嵌式模块方案相比，标准QFN封装技术通过省却通孔第二通道组装和提升散热性能可以进一步简化装配过程。

IR亚太区销售副总裁潘大伟表示：“IR的μIPM产品凭借创新的封装解决方案，不仅比现有的领先方案减少高达60%的占位面积，而且有助于提高输出电流能力及系统效率。全新的μIPM系列易于使用，散热性能得到提升，整体系统尺寸也得以减少。有助于设计师与系统集成商设计出更具成本效益、先进的电机控制解决方案。”

IR的μIPM系列采用通用引脚和封装尺寸，提供可扩展的功率解决方案。该产品系列配备专为变频驱动器而优化的、坚固耐用且高效率的高压FredFET MOSFET开关，配合IR最先进的高压驱动器IC，提供从2A至4A不等的额定电流，以及250V或500V的电压。

产品规格

器件编号

尺寸 (mm)

电压

I_O
(在25°C下的直流)

电机电流

电机功率
V_O=150/75V_RMS

拓扑

无

散热片

有

散热片

IRSM836-024MA

12x12

250V

2A

470mA

550mA

60W/72W

三相位开放源码

IRSM836-044MA

12x12

250V

4A

750mA

850mA

95W/110W

三相位开放源码

IRSM836-025MA

12x12

500V

2A

360mA

440mA

93W/114W

三相位开放源码

IRSM836-035MB

12x12

500V

3A

420mA

510mA

108W/135W

三相位通用源码

IRSM836-035MA

12x12

500V

3A

420mA

510mA

100W/130W

三相位开放源码

IRSM836-045MA

12x12

500V

4A

550mA

750mA

145W/195W

三相位开放源码

RMS，Fc=16kHz，二相位脉冲宽度调制，?T_CA=70°C，T_A≈ 25°C

产品线正接受批量订单。相关器件符合电子产品有害物质管制规定 (RoHS)。相关数据、应用说明、专属白皮书，以及为损耗模型运算和电流额定值预估而设的网络工具现已提供。

器件编号	尺寸 (mm)	电压	I_O (在25°C下的直流)	电机电流**		电机功率 V_O=150/75V_RMS	拓扑
				无散热片	有散热片
IRSM836-024MA	12x12	250V	2A	470mA	550mA	60W/72W	三相位开放源码
IRSM836-044MA	12x12	250V	4A	750mA	850mA	95W/110W	三相位开放源码
IRSM836-025MA	12x12	500V	2A	360mA	440mA	93W/114W	三相位开放源码
IRSM836-035MB	12x12	500V	3A	420mA	510mA	108W/135W	三相位通用源码
IRSM836-035MA	12x12	500V	3A	420mA	510mA	100W/130W	三相位开放源码
IRSM836-045MA	12x12	500V	4A	550mA	750mA	145W/195W	三相位开放源码
