75W反激式LED驱动电源电路解析

　　TOP250YN是PI公司推出的一种TOPSwitch-GX离线式开关，采用7脚T0-220-7C封装，内置PWM控制和保护电路及700V的功率MOSFET.

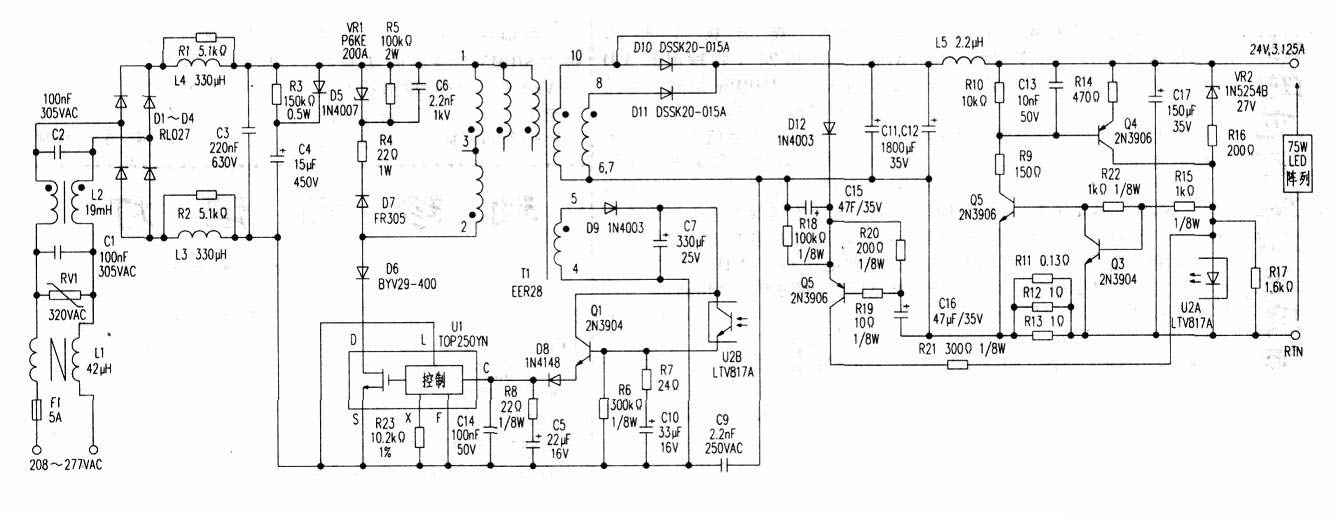

　　利用单级反激式变换器实现高功率因数的方法是单个AC周期内保持UI中MOSFET的开关占空比因数保持恒定，这就要求流入Ul控制端（引脚C）的电流不变，方法是增加电容c5的电容量。在UI引脚C与U2B之间加入一级射极跟随器Q1,井在其基极连接电容CIO.从Ql发射极看，若Q1电流增益是hFE,CIO则增加到ClOxhFE.该电容与c5-起。足以使Ul控制端上的电流保持恒定，实现o-978（@277VAC）-0.992（@208VhAC）的高功率因数，输入电流谐波含量低于IEC61000-3-2允许限值。电压反馈由VR2、R16和U2A提供，通过控制Ul操作占空比提供恒压输出。在空载下，输出电压被限制在28V。Rll、R12、R13、Q2、Q3、Q4及其相关电路及U2A构成恒流电路，将输出电流设定在3.lA（正负10%）。

　　D12、C15、C16、R18、R19、R20和05组成软启动电路，以在输出达到稳压之前对电容C10预充电，可以防止输出过冲。D12和C15产生一个独立辅助电源。C15上的充电电压上升率远比C11和C12主输出上的电压上升率快，在05导通后，电流经R21进入U2A,U2B对C10预充电，从而消除了启动期间的输出过冲。

　　输出整流器使用两个二极管D10和Dll,并分别连接在分开的次级绕组上，这样可以减小功率耗散，改善两个二极管之间的电源分配，提高整流效率。后置输出滤波器L5和C17,用作减小输出上的开关噪声。整个电路的效率在85.32%（@277VAC）-86.01%（@208VAC）之间。

　　变压器采用EER28PC40磁芯和EER2810引脚骨架，初级绕组26匝，次级绕组各为6匝，光耦合器偏置绕组3匝，井含两个由铜带绕l匝组成的屏蔽层。
