卓越的锐高LED光引擎--室内LED灯具应用的助推器

　　摘要：2010 年6 月IEC TC34 在芬兰赫尔辛基召开了LED 研讨会，在讨论很多照明的技术问题的同时，LED 灯具和LED 灯议题成为此次会议专家谈论的焦点。该会议对灯具和灯的概念进行了剖析，并着重对有关LED 阵列或模块（LED array or module），LED 晶片（LED die），发光二极管（Light Emitting Diode（LED）），LED 封装（LED package），LED 驱动器（LED driver），非整体式LED 灯（LED lamp, non-integrated），整体式LED 灯（LED lamp, integrated）进行了深入得探讨及界定，另外与会专家及学者对于LED 光引擎（LED light Engine）及室内LED应用的市场前景和重要性给以了很高得关注及期望。该会议的成功举办对我们认清及推广LEDLED 光引擎（LED light Engine）产品有重要及深远的影响及意义。因此本文通过解析及分析LED 光引擎（LED light Engine）对室内LED应用的帮助及推动作用，来帮助读者全面理解LED光引擎及其应用。

　　限于时间仓促，及本人认识有限，难免个人观点会有区域性及不足之处，也请各位读者及专家指正，批评斧正。

　　关键词：LED 光引擎；LED光引擎的推广优势 ；

　　LED 光引擎（LED light Engine）

　　LED 光引擎（LED light Engine）即包含LED 封装（元件）或LED 阵列（模块）、LED 驱动器、以及其他光度、热学、机械和电气元件的整体组合，该组合通过一个与LED灯具匹配的常规连接器直接连接到分支电路上。因此LED 光引擎是一个介于LED 灯具和LED 灯之间的器件，与LED 灯的区别是它不含有标准灯头不能与分支电路直接连接，与LED灯具的相同点是可以具有设定的配光及散热功能。该产品能有效的提高LED室内灯具的稳定性，提高各性能参数（如显色性，系统光效等），因此是目前各大LED照明厂家的未来研发及推广的重点。

　　LED光引擎的推广优势

　　1、标准化制造，有利于LED灯具的推广。

　　目前LED照明灯具蓬勃发展，特别是是室内LED灯具几乎每天都有新的公司加入，新的灯具诞生。故LED室内灯具市场是五花八门，各行其道，这样一来给室内LED灯具的标准化生产及推广带来了很大的不便。由于LED 光引擎是一个标准化的产品，因此不同的LED灯具厂家可以根据不同应用场合来选择不同的LED 光引擎来设计及制作LED灯具。特别是对新进入市场的LED灯具厂家，只需要找对几款标准的LED光引擎产品来设计自己的灯具，就不需要担心批量生产的问题，因为同一款标准化的LED光引擎产品可以同时有很多家生产厂家选择，另外标准化的LED光引擎产品可以很方便的进行批量生产。

　　2、降低LED照明灯具厂家研发费用，缩短产品生产周期。

　　传统的光源灯具设计只需涉及光学和结构就可以了，但是目前由于LED灯具产品没有标准，故目前的LED照明生产厂家除了需要聘请光学和结构的专业人士外，还需要配置电子，电气，散热等专业人员，因此大大加大了LED照明生产厂家的负担，且对新进入的LED灯具厂家形成了很高的门槛，不利于整个LED行业的发展。因此如何有效降低LED照明灯具的研发费用，缩短生产周期成为LED行业的主要问题。有了标准化的LED 光引擎以上问题就迎刃而解，由于LED 光引擎产品已经考虑了电子，电气及一次散热及一次配光，因此LED灯具厂家只需要考虑灯具结构，二次散热及二次配光即可,从而大大减少了LED照明灯具的研发费用，缩短生产周期。

　　3、提升LED灯具整体性能（如发光效率，显色性和色温一直性等），提高LED灯具应用品质。

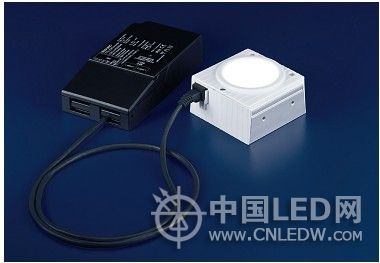

　　由于LED 光引擎明确规定了不同应用场合的输出流明，显色指数，系统发光效率，色温一直性，视角宽度等等参数，且规定的参数均达到目前业界最高水平，故对提升LED灯具的应用品质有很大的提高和有效的保障。例如（图1）是锐高照明电子（上海）有限公司的一款应用于室内LED筒灯的LED 光引擎，它的参数是：显色指数>90, 输出流明1100 -4000lm, 色温一直性MacAdam 3 SDCM,

　　系统发光效率> 65 lm/瓦, 色温范围2700 K ? 6500 K，寿命 > 50,000 小时，调光范围 1%* 至 100%，是一款适合商业照明LED室内灯具的应用的LED 光引擎产品。

　　图1

　　ZHAGA联盟推动LED 光引擎

　　总部位于欧洲的ZHAGA联盟，是一个规范LED 光引擎产品标准，发展LED 光引擎产品接口标准化的组织，其宗旨是实现使用基于ZHAGA标准产品的不同LED灯具生产厂家灯具的互换性。另外为了配合LED技术持续且高速发展的态势，ZHAGA标准涵盖了物理尺寸，光学，电气，配光，散热等主要环节的标准，最终实现在ZHAGA联盟中不同的制造商之间的产品可以实现相互兼容，互换，替换等。

　　ZHAGA标准的建立，将有助于防止不相互兼容的光引擎产品的市场分化，使LED灯具生产厂家可放心的在市场上购买到可兼容的LED 光引擎产品。此外，ZHAGA标准的建立促进了LED照明应用领域的技术创新，并提升总体的LED照明行业的效益。

　　ZHAGA联盟是一个开放的组织，会员可共享IPR智财权，开放照明行业的各类公司加入。该组织成员包括LED 光引擎产品制造商和LED灯具生产商，同时也包括零部件供应商（如散热片和光学零部件）。TRIDONIC(锐高)是ZHAGA联盟的主要成员之一。
