快捷半导体LED驱动器能与传统TRIAC调光、类比调光及非调光灯设计相容

来源:LEDinside 作者:--- 时间:2012-02-13 00:00

led

LED照明已经发展成为能够代替萤光灯和白炽灯等普通光源的最有前景解决方案。然而,设计人员在最高20W的住宅和商业LED照明(包括灯泡、向下式照明(down light) (GU10/E17, E26/27, PAR30/38)以及管型/棒型灯)应用方面,正遇上一些障碍。由于调光器相容性问题,在普通TRIAC调光器架构中提供LED调光能力会有一定的困难。此外,有限的空间尺寸仍然是一项考虑因素。

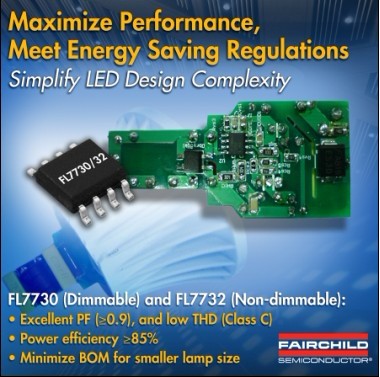

为协助设计人员解决这些问题,快捷半导体公司(Fairchild Semiconductor)开发出具有功率因子校正(PFC)、TRIAC和类比调光相容的FL7730单级初级侧调节(PSR)控制器,以及用于非调光应用的FL7732控制器。

FL7730是用于单级返驰式拓扑应用的主动PFC控制器,支援TRIAC调光和类比调光,同时由使用快捷半导体独特的类比传感技术,可以使用Triac从0至100%整个光输出范围内提供无闪烁的调光控制。

FL7730和FL7732结合初级侧调节和单级PFC拓扑,以大大减少整体材料清单(BOM)数目,例如输入电解电容和回授电路,从而达成更小巧、寿命更长以及系统成本更低的设计。

为了提升功率因子和整体谐波失真(THD),这两款元件均具有恒定导通时间控制功能,同时带有一个内部误差放大器和低频宽补偿器。精准的定电流/控制(± 5%)可以准确地调节输出电流而不受输入和输出电压左右,使设计人员能够达成更高和更佳的照明品质。两款元件的工作频率与输出电压成正比,以保证在DCM的运作下提供最佳功率因子/THD及更简化的设计。

优秀的功率因子(PF)实现 (>0.9)和较低的整体谐波失真 (Class C),以及FL7730 高达85%的电气效率和FL7732 在非调光应用中高于85%的电气效率,使得这两款元件能够满足全球各地最严格的法规要求。

快捷半导体有针对高(>50W)、中(20W-50W)、低(<20W)功率范围LED驱动应用提供完整的解决方案系列。我们的高整合度PWM和PFC控制器解决方案可以降低整体材料清单(BOM)元件数目以设计更小尺寸的照明产品,简化产品设计,同时提高整体照明的效率。快捷半导体产品范围广泛,从离散式元件到包含PFC控制器、高压闸极驱动器和MOSFET的整合式解决方案。快捷半导体致力推动省能和满足最严苛的效率法规要求,开发出一系列创新产品,能够大大提高性能,同时缩小电路板空间,降低设计复杂性和系统成本。此外,快捷半导体的全球功率资源中心(Global Power ResourceSM Center)包括线上支援工具、应用工程师及多个驻在区域中心的电源工程师组成,是客户产品设计技术支援的业界典范。
