如何在晶心平台实作ROM patch

如何在晶心平台实作ROM patch

       笔者曾协助多家公司工程师，在AndesCore?上发展firmware。我们发现，当客户开发Non-OS的程序代码，最常遇到的问题在于开发者不知如何撰写linker script。网络上有GNU ld的使用文件，但是linker script的范例太少，尤其开发者需要撰写进阶的linker script，常常不知如何下手。



       本篇文章我们分享如何实作ROM patch。使用晶心CPU建构的embedded system，一般具有CPU、外围IP及RAM、ROM。部份客户使用ROM code开机，程序代码放在ROM内，data section放在SRAM里。ROM code的特性是成本低，跟着IC光罩一起生产，当IC制作完成即不可修改，若有制作上的错误或是程序代码逻辑上的错误，只能用ROM patch的方式修补。也就是将需要修补的程序代码放到小容量的flash里。这就是我们今天要分享的技术。



1.  主程序架构

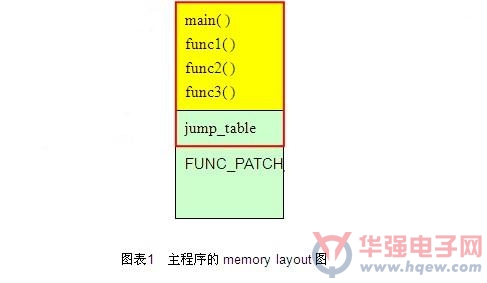

首先介绍主程序的架构。IC的Memory layout如下图。



       红色框线的部份，为主程序编译的范围。主程序main会呼叫到func1、func2和func3这3个function。

       在上图中，黄色区域是IC的ROM，这部份的程序是IC制作出来即不可以改变。绿色部份是flash。在图中，flash分成2区，一个是jump_table，存放func1~func3的地址。剩余的空间FUNC_PATCH，预留给patch使用。

       为了要修补ROM内的function，所以规划出jump_table区域，原本都是指向ROM的function。如果ROM里的部份function损坏或是需要改写，就把jump_table改为指向FUNC_PATCH里新建的function。



1.1 源代码

主程序的程序代码如下：(main。c)

#include <stdio.h>

#include <stdlib.h>

int func1(int);

int func2(int);

int func3(int);

int num1=1;

int num2=2;

int num3=3;



typedef struct strfunptr {

   int (*func_a)(int);

   int (*func_b)(int);

   int (*func_c)(int);

}sfptr;



sfptr jump_table __attribute__ ((section ("FUNC_TABLE")))= {func1, func2, func3};



int main(void) {



    printf("func1(30)=%d\n",jump_table.func_a(30));

    printf("func2(30)=%d\n",jump_table.func_b(30));

    printf("func3(30)=%d\n",jump_table.func_c(30));



    return EXIT_SUCCESS;

}



int func1(int x){

    return x*num1;

}

int func2(int x){

    return x*num2;

}

int func3(int x){

    return x*num3;

}



上面的程序代码中，第16行的程序代码__attribute__ ((section ("FUNC_TABLE")))，作用是将jump_table放在特定的”FUNC_TABLE”section里。



1.2 主程序linker script (仅列需要修改的部份)



  FUNC_TABLE 0x510000 :

    {

    *(.FUNC_TABLE)

     }



Flash的地址由0x510000起，将FUNC_TABLE固定在flash的最开头，语法如上。



1.3 主程序执行结果



func1(30)=30

func2(30)=60

func3(30)=90



2.  经过Patch之后的架构图

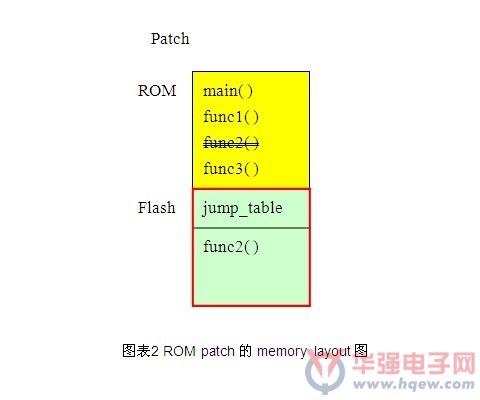

假设ROM里的func2损坏，要改用flash里的func2。需要更改指向func2的指标，及func2的内容。如下图：





用红色框线标起来的地方，表示为patch编译的范围。其中jump table在这里重新编译，指向新的地址。



2.1 实作方法

(1) 导出主程序的symbol table。

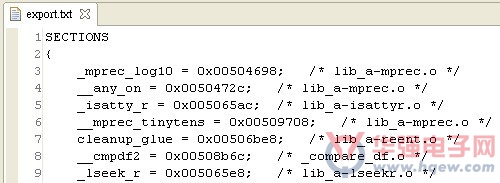

在主程序的Linker flags 加上-Wl,--mgen-symbol-ld-script=export。txt ，ld 会产生export。txt这个档案, 这个档案包含了一个SECTION block以及许多变数的地址。如下图所示





                              图表3 主程序的symbol



Linker script在import Main program的symbols时，除了需要修改的func2不要import之外，其他的symbols全部要import进来。(将export。txt删去这一行：      func2 = 0x005001c4;    /* ./main。o */)



(2) patch在编译之前，先汇入主程序的symbol table。(将export。txt档案放在一起编译)。Patch的linker script要汇入主程序的symbol，写法如下面红色字体。



ENTRY(_start)

/* Do we need any of these for elf?

   __DYNAMIC = 0;    */

INCLUDE "..\export。txt"

SECTIONS

{



(3) patch的程序代码里如下，没有main function，也不要加入startup files。改写func2。func2放在flash的FUNC_PATCH section。并且将jump_table里的func2，改成指向新的func2。





#include <stdio.h>

#include <stdlib.h>



extern int func1(int);

extern int func3(int);

int func2(int) __attribute__ ((section ("FUNC_PATCH")));

extern int num2;



typedef struct strfunptr {

   int (*func_a)(int);

   int (*func_b)(int);

   int (*func_c)(int);

}sfptr;



sfptr jump_table __attribute__ ((section ("FUNC_TABLE")))= {func1, func2, func3};



int func2(int x){

    return x*num2*100;

}



 (4) patch的linker script，加入FUNC_PATH在jump_table之后。

FUNC_PATCH 0x510020 :

    {

    *(.FUNC_PATCH)

     }



3. 如何除错

       首先，将程序代码存放在IC的ROM及flash里。(本文为了示范，我们的做法是在AndeShape? ADP-XC5的FPGA板上，用RAM模拟ROM及flash，分别将主程序和patch的bin文件restore到板子上。)



当gdb debug时，载入patch 的symbol。以下节录gdb指令。



core0(gdb) file mainprog.adx

core0(gdb) add-symbol-file patch.adx  0x500000 -s FUNC_TABLE 0x510000 -s FUNC_PATCH 0x510020

core0(gdb) set $pc=0x500000

core0(gdb) b main

Breakpoint 1 at 0x50010c: file ../main。c, line 20.

core0(gdb) c

Breakpoint 1, main () at ../main。c:20

20              printf("func1(30)=%d\n",jump_table.func_a(30));

core0(gdb) s

func1 (x=30) at ../main。c:28

28              return x*num1;

core0(gdb) n

29      }

core0(gdb) s

main () at ../main。c:21

21              printf("func2(30)=%d\n",jump_table.func_b(30));

core0(gdb) s

func2 (x=30) at ../patchprog。c:24

24              return x*num2*100;

core0(gdb)



       上面过程中，先加载main的symbol，再加载patch的symbol及debug information。"add-symbol-file patch.adx  0x500000 -s FUNC_TABLE 0x510000 -s FUNC_PATCH 0x510020"是将patch section的symbol及debug information也载入gdb以debug。读者可以在gdb里，打"help add-symbol-file"查阅add-symbol-file的用法。



3.1 主程序patch后的执行结果



       func1(30)=30

       func2(30)=6000

       func3(30)=90



4. 结语

       目前晶心科技使用GNU的toolchain，其功能非常强大。读者可多动手试试不同的linker script写法，使得开发firmware更有弹性及效率。



       作者：赖歆雅，女，台湾省新竹县人。1977年出生，2002年毕业于台灣成功大学电机研究所VLSI/CAD组硕士班。
