凌力尔特推出低噪声全差分缓冲放大器

凌力尔特推出低噪声全差分缓冲放大器

       2012 年8 月15 日，凌力尔特公司推出全差分缓冲放大器 LTC6417，该器件的输出参考噪声仅为 1.5nV/√Hz。LTC6417 能驱动 50Ω 差分负载，并为驱动 14 位和 16 位流水线 ADC 而优化。该器件可在输入端进行 DC 或 AC 耦合，并针对高达和超过 600MHz 的信号实现了卓越的失真性能。在 140MHz 时，OIP3 为 46dBm，HD3 为 -69dBc，在 50Ω 负载上的输出摆幅为 2.4VP-P。

除了卓越的性能规格，LTC6417 还提供几种为简化与 ADC 接口而设计的功能。LTC6417 在内部配置为单位增益缓冲器。因为它的输入阻抗为 18.5kΩ ，所以通过在输入端使用 1:4 或 1:8 的变压器可获得额外增益。其低阻抗输出有助于控制流水线型 ADC 普遍存在的电容性电荷注入。快速输出箝位可用单个引脚设定，以防止发生 ADC 超范围的情况。当箝位限制输出电压时，超范围引脚发出信号。输出共模引脚使 LTC6417 输出摆幅与 ADC 输入范围的匹配变得非常容易。

LTC6417 用单一 5V 电源工作。PWRADJ 引脚使设计师能在功耗和 HD3 性能之间取得平衡。该功能动态地将电源电流从 123mA 降至 74mA，且停机模式将电流消耗进一步降低至 24mA。

LTC6417 采用具易用型直通式引出脚配置的 3mm x 4mm 20 引脚 QFN 封装。该器件规格在 0°C 至 70°C 和 -40°C 至 105°C (外壳温度) 的工作温度范围。千片批购价为每片 3.89 美元。如需更多信息，请登录 www、linear、com、cn/product/LTC6417、

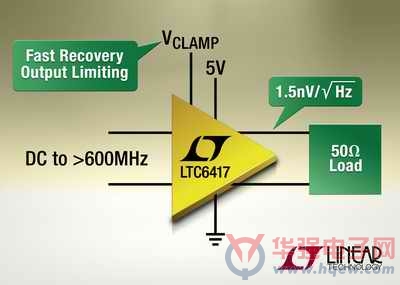

                                             照片说明：全差分缓冲器直接驱动 50Ω 负载

性能概要：LTC6417

·         1.6GHz – 3dB 小信号带宽

·         以低失真驱动 50Ω 负载，2.4VP-P 输出

o  在 140MHz 具 -100dBc/-69dBc HD2/HD3

o  在 140MHz 具 -80dBc IM3 和 46dBm OIP3

o  在 380MHz 具 -100dBc/-66dBc HD2/HD3

o  在 380MHz 具 -68dBc IM3 和 39dBm OIP3

·         1.5nV/√ Hz 输出噪声

·         4.3pA/√ Hz 输入电流噪声

·         可编程的高速、快速恢复输出箝位

·         DC 耦合信号通路

·         用单一 4.75V 至 5.25V 电源工作

·         功率：5V 时为 615mW，可降至 370mW，停机模式时为 120mW

·         3mm x 4mm 20 引线 QFN 封装
