凌力尔特推出LT3518 的 H 级版本

华强电子网 2012-08-24 a:3:{i:0;s:6:"LT3518";i:1;s:12:"凌力尔特";i:2;s:9:

2012 年 8 月 22 日消息，凌力尔特公司 (Linear Technology Corporation) 推出了LT3518 的 H 级版本。LT3518 是一款 45V、高压侧电流检测 DC/DC 转换器，专为以恒定电流驱动大电流 LED 而设计。LT3518 具有 3V 至 30V 输入范围，瞬态保护电压可至 40V，使该器件非常适用于多种应用，包括汽车、工业和建筑照明。
       较之E 级和 I 级版本，H 级版本与它们的所有电气性能规格都相同，但其最高工作结温可达150?C，而E级和I级版本的最高结温仅为125?C，因此，H级版本适用于常遭受高环境的汽车和工业应用。此外，LT3518 能以标称的 12V 输入驱动多达 8 个 300mA 的白光 LED，因而H级版本非常适用于汽车显示器背光照明等应用。
       LT3518 在 LED 的高压侧检测输出电流，能实现降压、降压-升压或升压型配置。它采用 4mm x 4mm QFN 封装，在升压模式可提供高达 90% 的效率。LT3518 提供 True Color PWM? 调光，能在高达 3000:1 的调光范围提供恒定 LED 色彩。就要求不那么苛刻的调光需求而言，CNTRL 引脚可用来提供 10:1 的模拟调光。其固定频率、电流模式架构确保在很宽的电源和输出电压范围内稳定工作。频率调结引脚使用户能在 250kHz 至 2.5MHz 范围内设定频率以优化效率，同时最大限度地减小外部组件尺寸。
       LT3518HUF 采用 16 引脚 QFN 封装，有现货供应，千片批购价为每片 3.79 美元。（责编：陶圆秀）

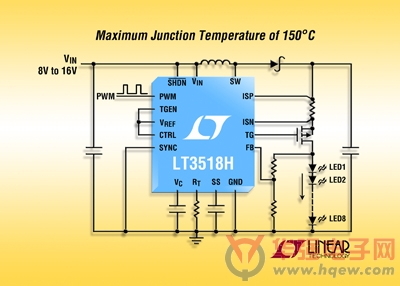

45V、2.3A LED 驱动器可提供 150°C 最高结温

       性能概要：LT3518H
·         150°C 最高结温
·         3000:1 True Color PWM 调光比
·         2.3A、45V 内部开关
·         100mV 高压侧电流检测
·         开路 LED 保护
·         可调频率：250kHz 至 2.5MHz
·         宽输入电压范围：
              o 在 3V 至 30V 范围内工作
              o 瞬态保护达 40V
·         以升压、降压和降压-升压模式工作
·         用于 PMOS LED 断接的栅极驱动器
·         恒定电流和恒定电压调节
·         CTRL 引脚提供 10:1 模拟调光
·         低停机电流：<1μA
·         纤巧 (4mm x 4mm) 16 引脚 QFN 封装
